產品規格及說明 | |
---|---|
設備品牌:帝龍 | 設備型號:SJW-05HP |
訂購價格:電話/面議 | 交貨日期:3~30/工作日 |
加工定制:是 | 規格:SJW-05HP |
類型:低溫冷水機 | 重量:標準(kg) |
結構類型:密封式 | 是否跨境貨源:否 |
應用領域:工業制冷 | 輸入功率:4.5(kw) |
外形尺寸:900*560*900 | 標準制冷量:15.5(kw) |
產品標簽:工業uv固化機,價格固化機,工業固化機,uv固化機,uv水冷機 | |
咨詢熱線:13715339029 | 售后服務:13715339029 |
技術咨詢:13715339029 | ![]() |

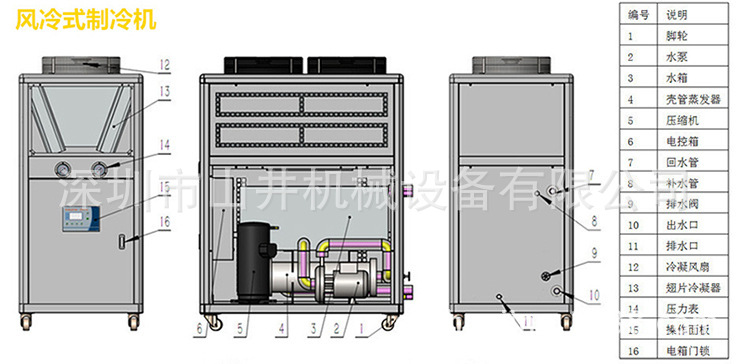

UV固化機專用水冷機配置表
內容 |
配件規格/供應商 |
|
額定冷量制 |
型號 |
SJA-14ALC(5HP) |
Kcal/h |
12040 |
|
Kw |
14 |
|
電源 |
3~380V/50HZ |
|
溫控范圍(℃) |
5–25 |
|
溫控精度(℃) |
±2 |
|
制冷劑流量控制 |
毛細管 |
|
制冷回路 |
單回路 |
|
冷媒 |
R22 |
|
壓縮機 |
型式 |
全封閉渦旋式 |
電機功率(KW) |
3.75 |
|
使用品牌 |
三洋 |
|
冷凝器 |
型式 |
翅片式冷凝器 |
散熱風量m3/h |
5000 |
|
使用品牌 |
山井 |
|
蒸發器 |
型式 |
盤管式蒸發器 |
冷凍水流量(m3/h) |
3.0 |
|
冷凍水管徑 |
1″ |
|
使用品牌 |
山井 |
|
水箱 |
容量(L) |
60 |
材質 |
304不銹鋼 |
|
水泵 |
壓力Mpa |
0.18 |
電機功率 |
0.75 |
|
流量(m3/h) |
3.0 |
|
品牌 |
源立牌 |
|
鈑金 |
機架 |
冷軋鋼板靜電噴涂 |
機箱板 |
冷軋鋼板靜電噴涂 |
|
外型尺寸L×W×H(mm) |
1200×600×960 |
|
機組重量(Kg) |
|
|
安全保護 |
a、高低壓b、相序c、油壓d、水流e、電流過載 |
|
主要部件 |
||
電器元件 |
LG |
|
壓力控制器 |
上海—奉申 |
|
油式壓力表(高壓) |
臺灣—鴻森 |
|
油式壓力表(低壓) |
臺灣—鴻森 |
|
干燥過濾器 |
美國—艾默生 |
|
機臺內部接管 |
不銹鋼管 |
|
控制面板 |
臺灣邦普 |
|
斷路器 |
歐姆龍 |
|
相序保護器 |
日本—CKC |
業務 審批 核準 采購商簽署
工業UV固化機專用水冷機組由山井機械設備公司嚴格按照國家及國際標準進行研發、設計、生產、擁有完善、先進的溫控設備質量管理體系及生產設備。公司創立至今,以先進的技術,完善的設施,優良的品質,合理的價格,周到熱情的售后服務。吸引了廣大客戶,滿足了客戶的最大程度的需求,同時也贏得了廣大客戶的信賴與支持!深受用戶好評。長期致力于工業降溫控溫調溫等溫控設備領域的研發和制造行業遍及計算機,汽車,光學,醫療,電氣,化學,食品,日用品等領域。是國內最具實力的制冷設備制造商之一主要產品包括:
(1)制冷設備系列:工業冷水機,激光冷水機,PCB冷水機,電鍍氧化專用冷水機,低溫冷水機,螺桿式冷水機組,恒溫恒濕機,水冷柜機,激光設備及數控機床專用冷卻機,冷卻塔,工業冷風機
(2)模具控溫系列:水式模溫機,油式模溫機,350℃超高溫油溫機,180℃超高溫水溫機,雙機一體模溫機。公司秉承“銷售網絡化,服務本地化”的營銷理念,在上海、廈門、廣州、昆明等全國各大城市設立了客戶服務中心。買正品,選山井!
工業UV固化機專用水冷機組根據用戶的使用要求、使用環境、以及使用方法而研發的一款循環液體溫度控制設備,液體流過工業UV固化機專用水冷機組的蒸發器(換熱器)進行熱交換,使循環液體能快速降溫,從而到達所需要降的溫度值。在產生加工過程中,UV固化機專用水冷機組的應用較為廣泛,各行業的使用方法不同、使用環境不同、以及使用要求不同而需求設備的類型不同,而在制冷行業中對此款制冷溫度控制設備俗稱為工業UV固化機專用水冷機組,我公司可以根據用戶的實際需求制定超低溫型或非標機型(-100℃~30℃)的工業UV固化機專用水冷機組以滿足用戶所需。

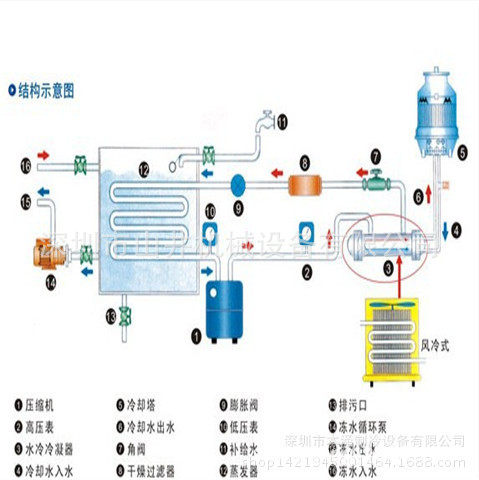

工業UV固化機專用水冷機組制冷原理
壓縮機運轉,使低溫低壓的氣態制冷轉為高溫高壓的氣態制冷劑進入冷凝器,冷凝內的制冷制部份熱量被被外置冷卻水或散熱風扇排出冷凝器,制冷劑放熱后液化為高溫高壓液態流出,經過干燥過濾器干燥過濾后,流入膨脹閥進行節流(迅速降溫的過程)、降壓,制冷劑液化為低溫低壓的液態進入蒸發器進行熱交換,低溫低壓的液態冷媒吸收蒸發器外周圍介質(水、油)熱量,吸熱過程中冷媒溫度保持不變,體積發生變化,吸熱后的低溫壓的液壓制冷劑氣化為低溫低壓的氣態制冷劑進入到壓縮機,經壓縮機壓縮,被壓縮成高溫高壓的氣態,進入冷凝器,從而實現制冷循環的整個過程。
水箱或水池的正確降溫方法
企業的大型加工生產設備都會配有循環水箱或外置水池,在加工過程,工廠里的加工生產設備在生產過程中會產生高溫而影響生產效益,甚至有些設備溫度高到一定的高溫時會自動停機或出現其它意外事件,無論何種情況下生產都會受到惡劣的影響,很多企業都會采用常溫的自來水去對加工生產設備進行隆溫,這樣的方法對某些加工生產設備不會產生多大的效果,也不會達到理想的加工進程,建議使用循環水制冷設備,我們將水箱或水池里的水通過水泵抽到制冷設備中進行制冷,待水箱或水池的水降到所需要的水溫時再將制冷后的水抽入需要降溫的加工設備中進行降溫,使加工產生設備的溫度保持在所需要的溫度范圍,生產設備的加工進程得以改善,從而大大提高了生產效率。
未端設備的正確降溫方法

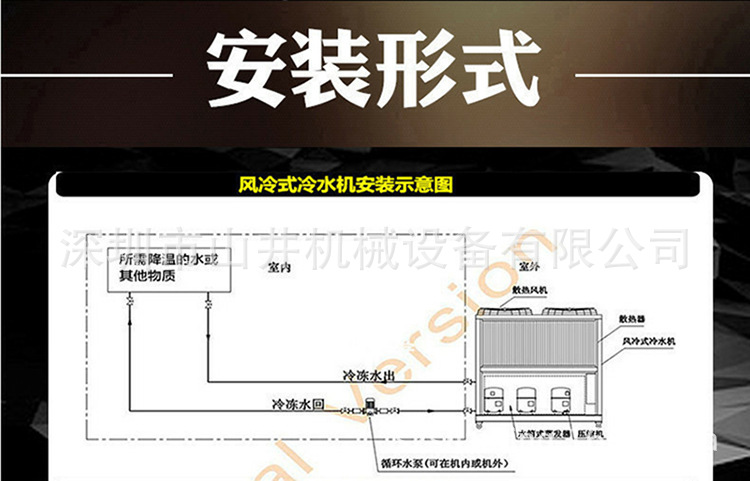

1.用戶的未端設備為密閉的情況下,工業UV固化機專用水冷機組的蒸發器為敞開式(水箱蒸發器),將未端設備的出水口接入U(xiǎn)V固化機專用水冷機組的回水口,再將未端設備的進水口接放UV固化機專用水冷機組的出水口,而水泵安裝在未端設備進水口與UV固化機專用水冷機組的出水口之間的管道上,確認管道及電源安裝完畢,打開自來水閥,把UV固化機專用水冷機組的蒸發水箱加滿水(自動),開機(打開機組電源—啟動水泵—啟動壓縮機),在UV固化機專用水冷機組內部的制冷部件的作用下,將蒸發水箱里的水進行熱交換(制冷),把水的部分熱量帶出機外,然后通過水泵把制冷后的水送入未端設備里進行降溫,吸熱后的水又被壓入U(xiǎn)V固化機專用水冷機組的蒸發水箱里進行熱交換,這樣如此循環,使之未端設備的高溫得到不斷的降溫,直降到所需的溫度值時機組的各制冷部才會自動暫停,溫度升高,機組自動啟動各制冷部件。
2.用戶的未端設備為敞開的情況下,工業UV固化機專用水冷機組的蒸發器為密閉式(殼管式蒸發器),將未端設備的出水口接入U(xiǎn)V固化機專用水冷機組的進水口,再將未端設備的進水口接放UV固化機專用水冷機組的出水口,而水泵(自吸式水泵)安裝在未端設備進出水口與UV固化機專用水冷機組的出進水口之間的管道上,確認管道及電源安裝完畢,把未端設備的水箱加滿水,開機(打開機組電源—啟動水泵—啟動壓縮機),在UV固化機專用水冷機組內部的制冷部件的作用下,將蒸發水箱里的水進行熱交換(制冷),把水的部分熱量帶出機外,然后通過水泵把制冷后的水送入未端設備里進行降溫,吸熱后的水又被壓入U(xiǎn)V固化機專用水冷機組的蒸發水箱里進行熱交換,這樣如此循環,使之未端設備的高溫得到不斷的降溫,直降到所需的溫度值時機組的各制冷部才會自動暫停,溫度升高,機組自動啟動各制冷部件。
機組分類
1.根據水冷型原理得出:冷煤會將蒸發器內水的高溫吸收進入冷凝器(殼管式)內,其冷凝器部件內的高溫冷煤需要散熱,如利用外部冷卻水塔的循環水來對冷凝器內的高溫冷煤的熱量進行散熱,這是利用水的方式對冷凝器進行散熱,之所以叫做水冷式UV固化機專用水冷機組。
2.根據風冷型原理得出:冷煤會將蒸發器內水的高溫吸收進入冷凝器(翅片式)內,其冷凝器部件內的高溫冷煤需要散熱,如利用風扇來散熱將高溫冷煤的熱量排出機外,這是利用風扇排風的方式對冷凝器熱量進行散熱,之所以叫做風冷式UV固化機專用水冷機組。
3.根據外型得出:這是在外行人仕或從不專業的角度去命名,無論是水冷式或都是風冷式,小型機型都是與機箱的方式組裝而成,所以也可以叫做“箱形UV固化機專用水冷機組、箱體式UV固化機專用水冷機組或冷水箱”。
4.根據結構得出:此款設備較為特別,散熱方式利用外部冷卻水塔的循環水來對冷凝器內的高溫冷煤的熱量進行散熱,而沒有風冷式的,無外殼(機箱),之所以叫做開放式UV固化機專用水冷機組。
5.根據壓縮機的原理得出:壓縮機(機組的主要部件)利用一個主動轉子(螺桿)和兩個星輪的嚙合產生吸氣、壓縮、排氣三個連續過程是靠轉子、星輪旋轉時產生周期性的容積變化來實現冷煤的運行,之所以稱之為螺桿式UV固化機專用水冷機組。其散熱方式有兩種:一種是利用外部冷卻水塔的循環水來對冷凝器內的高溫冷煤的熱量進行散熱,這是利用水的方式對冷凝器進行散熱,也可以叫做水冷螺桿式UV固化機專用水冷機組。另一種是利用風扇排風的方式對冷凝器熱量進行散熱,也可以叫做風冷螺桿式UV固化機專用水冷機組。
特 點
1、壓縮機精選國際品牌,內置安全保護,噪音低,省電耐用。
2、電氣部分采用國際品牌“施耐德”及“LG”產品,保證機器工作穩定,壽命長久。
3、進口意大利及臺名廠水泵,大流量,效率高,恒久耐用。
4、配備進口精密式數顯溫度控制器,能精確控制水溫±1℃,設定溫度范圍 3℃ -50 ℃。
5、全不銹鋼厚質水箱式蒸發器,內置自動補水等裝置,清洗維護方便快捷。

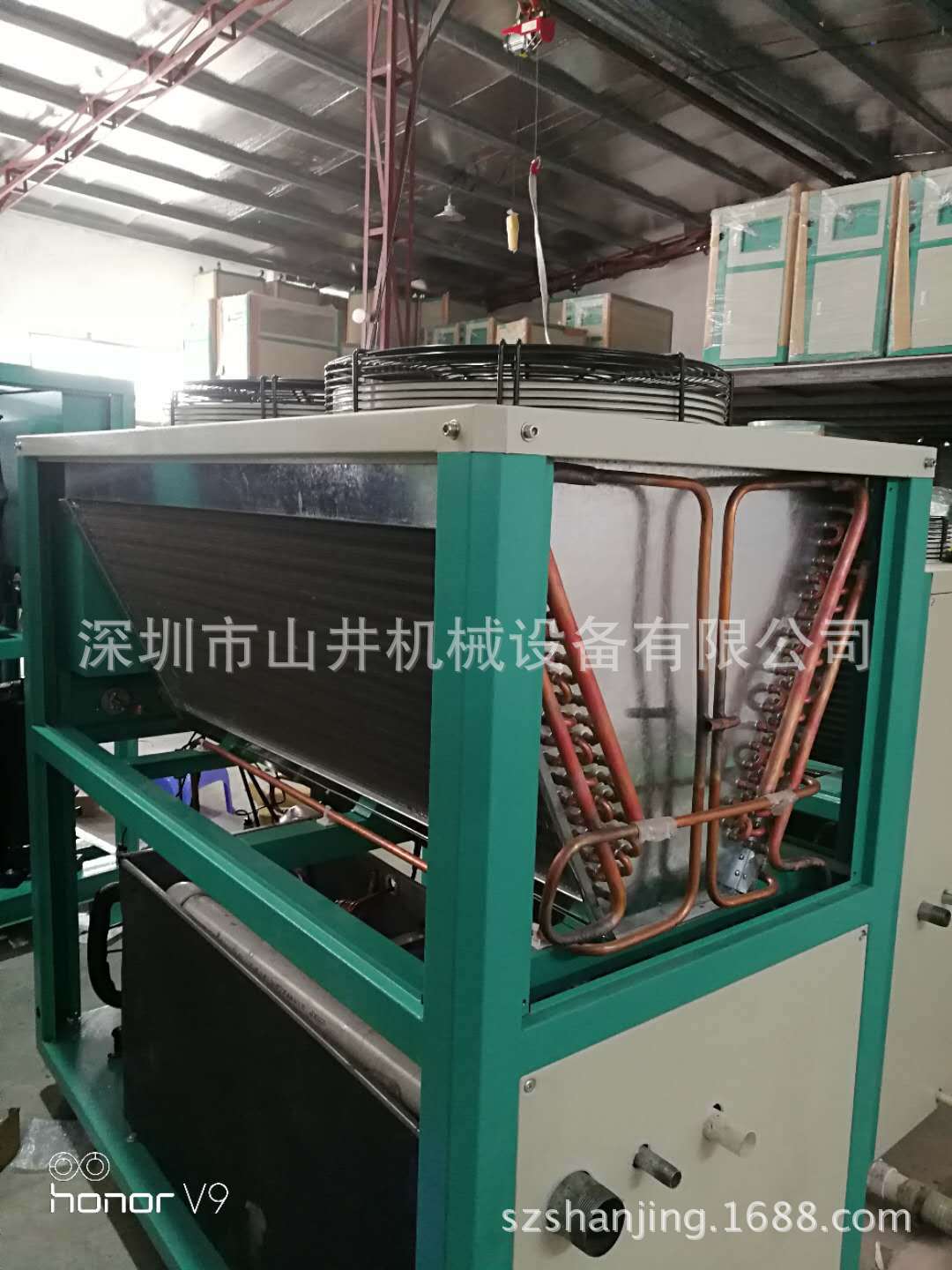

6.工業UV固化機專用水冷機組冷凝器為套管式,套內螺紋銅管,設計合理,換熱效果良好;風冷機組散熱冷排,由翹片加上行列銅管組成,制造時采用二次翻邊翹片機械漲管工藝和先進換熱器生產線,保證優質高效。
7、靜電噴塑外殼,歐化設計,美觀大方,外表板采用快速拆裝形式,方便使用和維護。
機組性能
采用多個壓縮機并聯使用,每個壓縮機自帶一個獨立的冷水回路,即蒸發器、冷凝器也完全獨立;所有壓縮機由統一的微電腦控制系統控制,逐個開、關機,相互之間絕不會相互干擾,加上九井品牌機全部采用進口原裝正品制作,單機故障率極低,綜合以上原因,可以保證該系列機有著高度穩定的性能,在長年連續運行情況下之首選。
工業UV固化機專用水冷機組應用范圍
本機適用于塑膠制品、五金、化工、電子、食品保鮮、激光雕刻、真空鍍膜、超聲波清洗、寫字樓作中央空調,浴池升降溫,醫療儲存、制藥業、激光技術、焊接、塑料成型、注塑、擠塑、吹瓶、熱力塑型、機械切削加工、非切削加工、鑄造、表面處理、電鍍、氧化、電泳、電子行業、電路板生產、電子蕊片制造、造紙、食品加工業、鋁型材、鋁合金、鋼化玻璃、鍍膜玻璃生產、首飾加工、皮草加工、油墨生產、印刷等產業。范圍覆蓋整個工業的生產,且經過我公司的研發人員有針對性的對各行業進測試,其效果可以和國外引進的相同設備媲美。
配置說明
針對于各個行業使用的不穩定性,我公司研發部門人員在制冷機生產加工過程中也根據不同使用要求,選用了不同品牌的核心部件,壓縮機的選擇上,我們由始至終均以進口品牌為主。
壓縮機
日本品牌:大金系列、三洋系列、松下系列;法國品牌:泰康系列;美國品牌:谷輪系列、美優樂系列;中華臺北品牌:復盛系列、漢鐘系列;德國品牌:比澤爾系列等。
冷凝器和蒸發器
在款式上有殼管式、翅片式、盤管式,而在那他的選材上有銅管、鈦合金、不銹鋼。
循環水泵
我們也根據不同行業的不同需求采用不同品牌和材質,臺灣的源立、源欣、源和、源申等,南方不銹鋼泵,奧克蘭、德國威樂等。
電器
LG、施耐德、西門子等,
控制系統
微電腦板、單模塊、PLC等,邦普、捷科等都是行業上被高度認可。
為了加強UV固化機專用水冷機組在使用過程中的穩定性和安全保障,在生產加工過程中積極的導入了歐盟質量體系管理認證,在供應商的選擇上對產品質量掌控步步為營,且在負荷上嚴格規范,在機組的性能上增加了缺相,逆相保護裝置、電機過載保護裝置、高低壓壓力保護裝置、缺水自動報警裝置、溫度過低、防結冰保護裝置。
帝龍科技鄭重承諾:帝龍科技所有配件源于原廠家原裝新品及原裝進口,如有用戶發現我公司使用二手壓縮機以及其它二手配件的偽劣產品。以“買一陪十”的陪嘗制度對用戶進行陪嘗。
希望我們精心設計、卓越品質、優質服務為客戶的發展提供源源不斷的動力!
售后服務
1.帝龍科技所有設備:一年免費保修、終生維護(人為、易損件及不可抗拒因素除外)
2.接到客戶書面設備維修通知書后,廣東省內36小時響應到場維修,廣東省外72小響應到場維修。
3.保修期過后可另行服務協議,用戶在使用設備的生產過程中得到有效的保障。
