設計說明及設備描述

規格要求及配置：

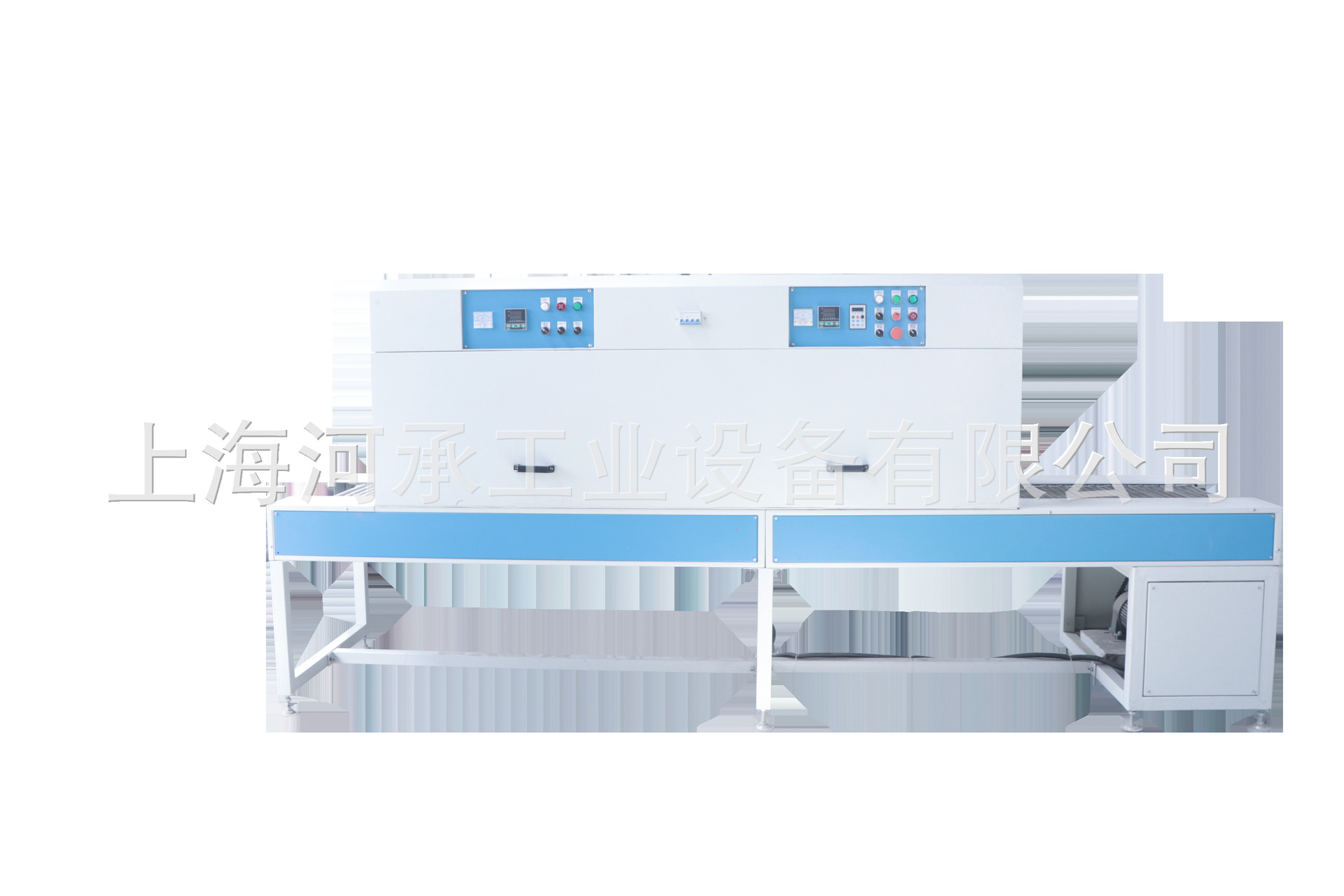

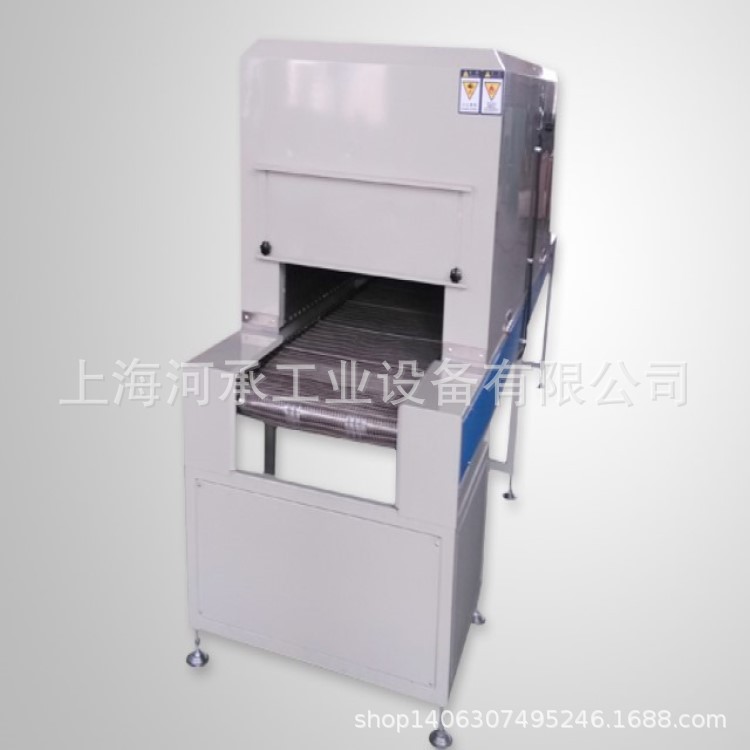

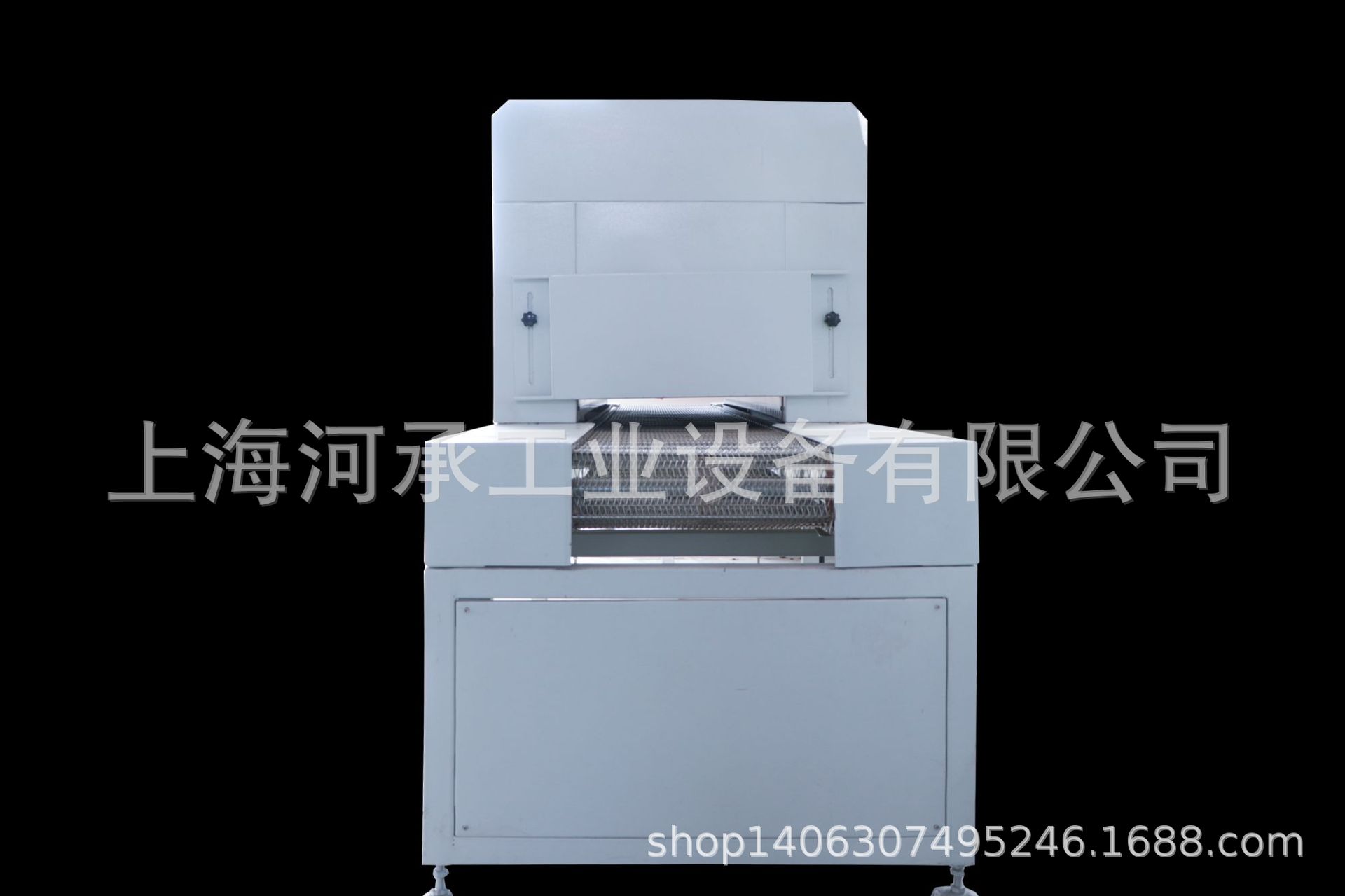

       1.       外形部分：外形尺寸總長3.0米,寬0.95米, 高1.55米。設備共分為三部分，第一部分：上料區，上料段長為0.4米。第二部分：加熱區，加熱段長2.2米。第三部分：下料區，下料段長為0.4米。設備外殼采用1.5mm厚冷板折彎焊接制作而成,主體支架采用Q235方料焊接制作，表面高溫靜電噴塑處理（非普通油漆），耐腐蝕,易清洗，抗氧化；設備底部配M14可調節腳杯，保證設備的平穩。

       2.      內膽部分：內膽尺寸長2.2米，寬0.6米，有效寬度為0.55米，高0.2米（高度可調節）。爐腔內膽均采用1.5mm厚不銹鋼板制作，以免生銹、抗氧化、易清洗，使?fàn)t內更加潔凈。

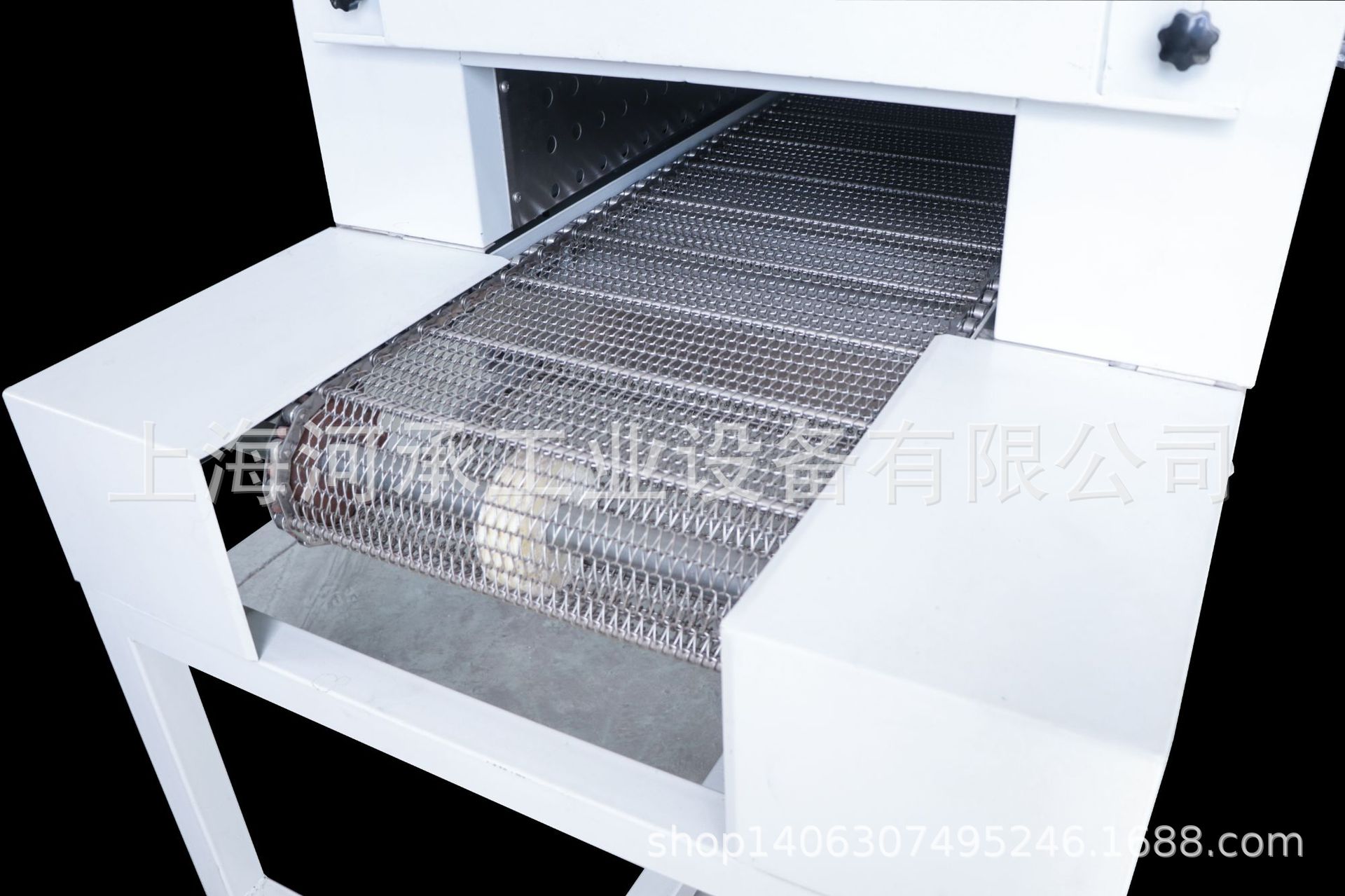

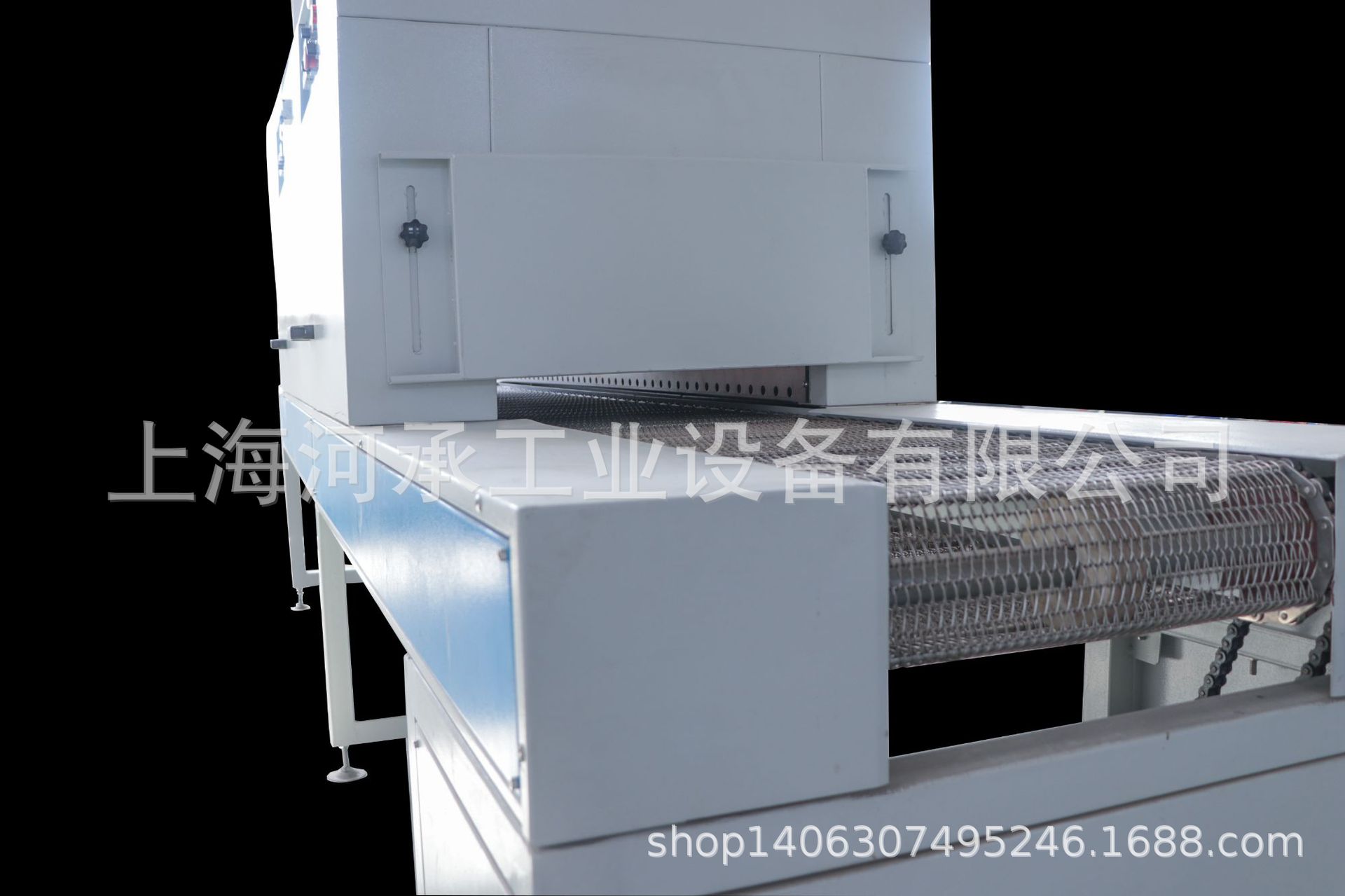

       3.      輸送部分：輸送帶采用P31.75不銹鋼網帶輸送，穿桿Φ8，網帶線徑Φ1.5。采用0.37KW減速馬達，變速比為1:800，采用1P變頻器調速，速度為0.02M-1M/Min內可調，保證設備運轉平穩。

        4.      保溫部分：保溫材質為耐高溫硅酸鋁棉，保溫層的厚度為75mm,使設備外殼不燙手。

        5.      發熱部分:采用臺灣不銹鋼帶翅片發熱管，發熱管總功率9KW.發熱管均勻分布于爐內，室溫升至150℃約為25分鐘。采用微電腦控制器配合電熱偶及SSR固態繼電器來控制發熱管的發熱量，當溫度維持在恒溫時，只有40%-50%的發熱管功率工作，維持室內的溫度。減少電能的浪費，以及達到節能減排的要求。

        6.      運風部分：設備采用熱風水平循環運風方式，配0.37KW運風馬達*2臺和10寸運風風輪*2臺，配進氣、排氣口閥門，可調節空氣流量，使?fàn)t內溫度更加均勻。

        7.      電器控制部分：設備配有獨立電箱，方便操作；電源380V，三相五線制，設備總功率為10.5KW。采用臺灣宣榮微電腦智能型數顯溫控器或者同等知名品牌，配有PV和SV數字顯示窗口，采用模塊連續緩沖式輸出。配合性價比極高的E系列DC24V輸出型溫控器，可使輸出電壓平穩線性變化，控溫效果更穩定，性能更卓越，使溫度更加精準,內部溫差±5度；功能有PID自整定、自動恒溫、溫度到后報警斷電、超溫?cái)嚯?、漏電保護斷路器、電機過載保護等功能，其它電器均采用三菱、施耐德，歐姆龍或同等知名品牌電器控制。

安全標準：

a、安全電壓：GB3805;

b、機械設備及防護安全：GB8196;

c、漏電保護：GB6829;

d、環境衛生保護：GB5083；

e、噪音：符合國家工業設備安裝要求。
