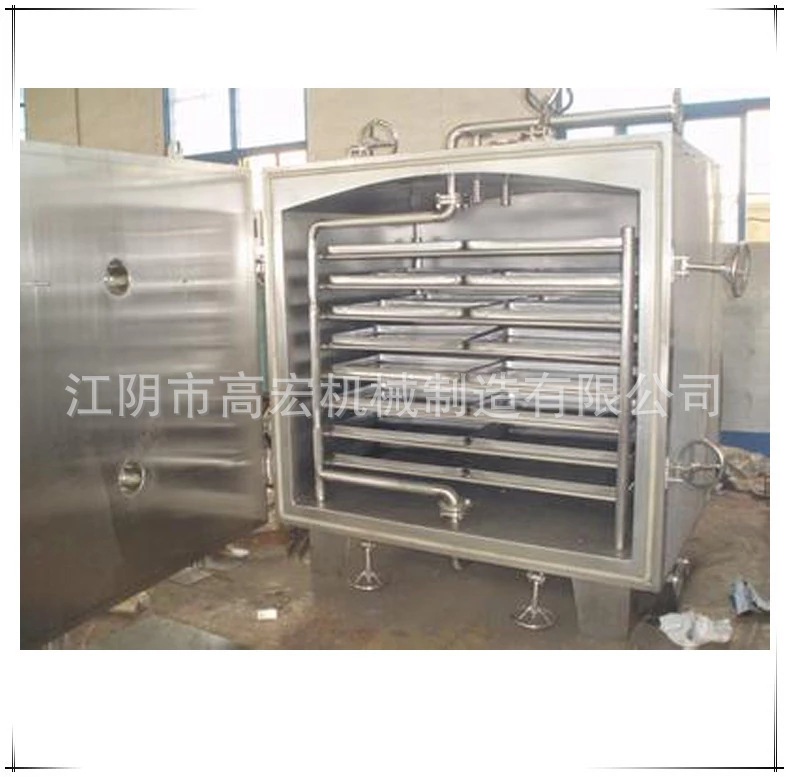

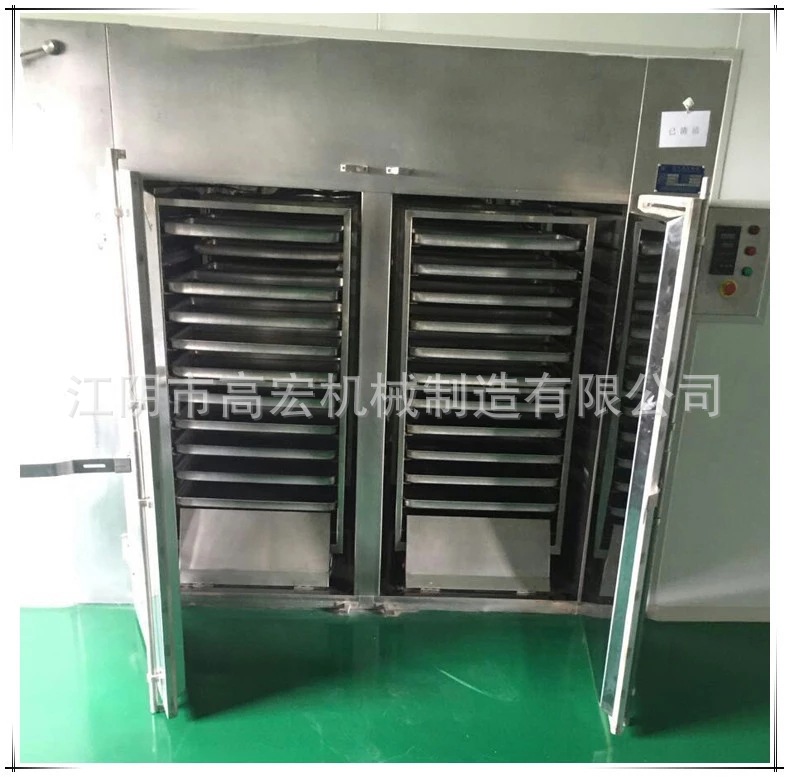

| 產品規格及說明 | |
|---|---|
| 設備品牌：帝龍 | 設備型號：GH-B-I |
| 訂購價格：電話/面議 | 交貨日期：3~30/工作日 |
| 加工定制:是 | 重量:700（kg） |
| 操作方式:連續式 | 功率:0.45（kw） |
| 適用物料:多種可用 | 傳熱面積:20（m2） |
| 轉速:2900（r/min） | 占地面積:2.76（m2） |
| 規格:GH-B-O__GH-B-IV | 外形尺寸:2.3*1.2*2（m） |
| 應用領域:制藥 化工 食品 輕工 重工 | |
| 產品標簽：熱風循環烘箱,工業烤箱,真空烘箱,電熱烤箱,廠家真空烘箱 | |
| 咨詢熱線：13715339029 | 售后服務：13715339029 |
| 技術咨詢：13715339029 |  QQ咨詢：260200500 |
產品咨詢可聯系：Mr.馮先生 13715339029

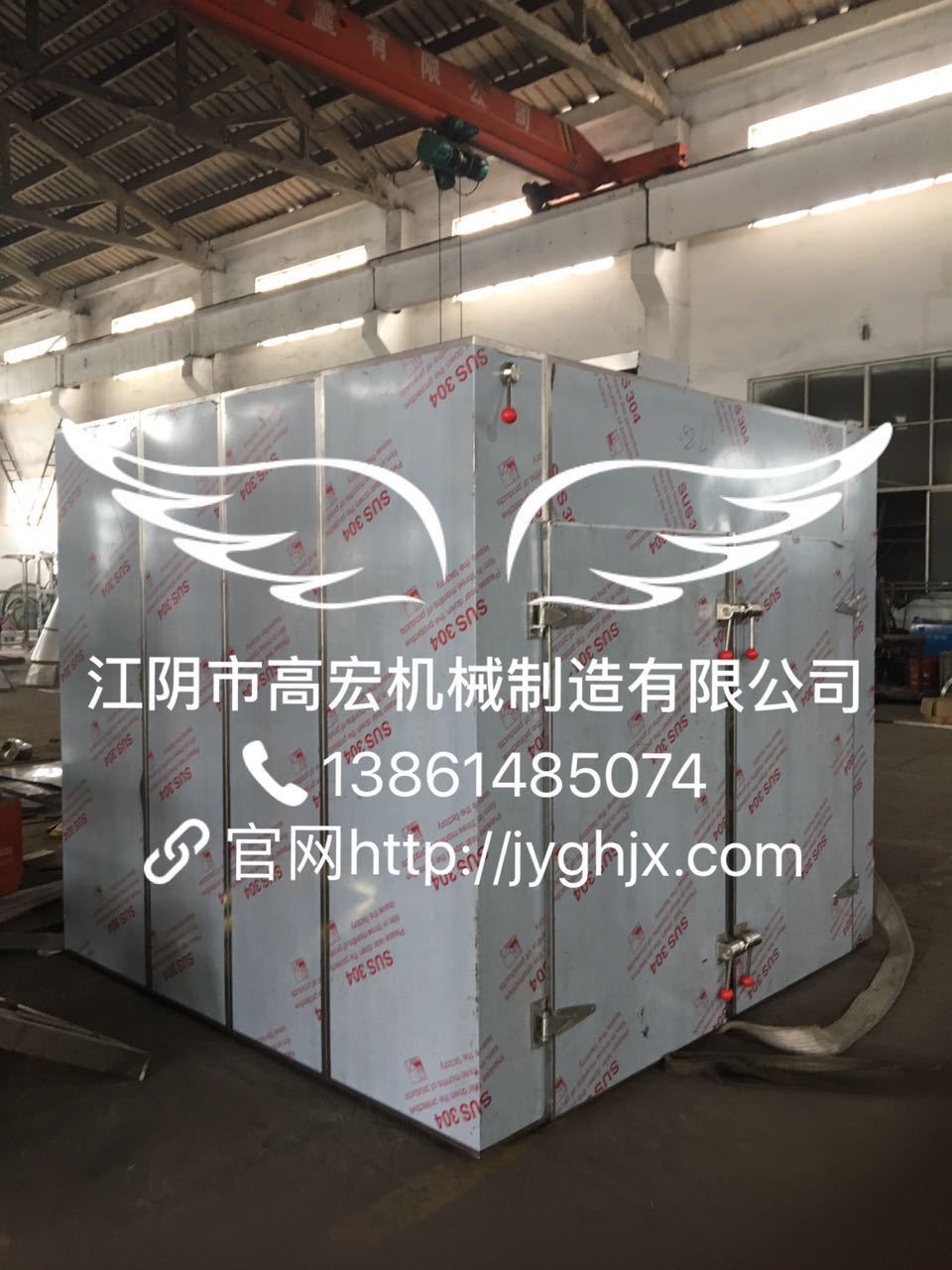

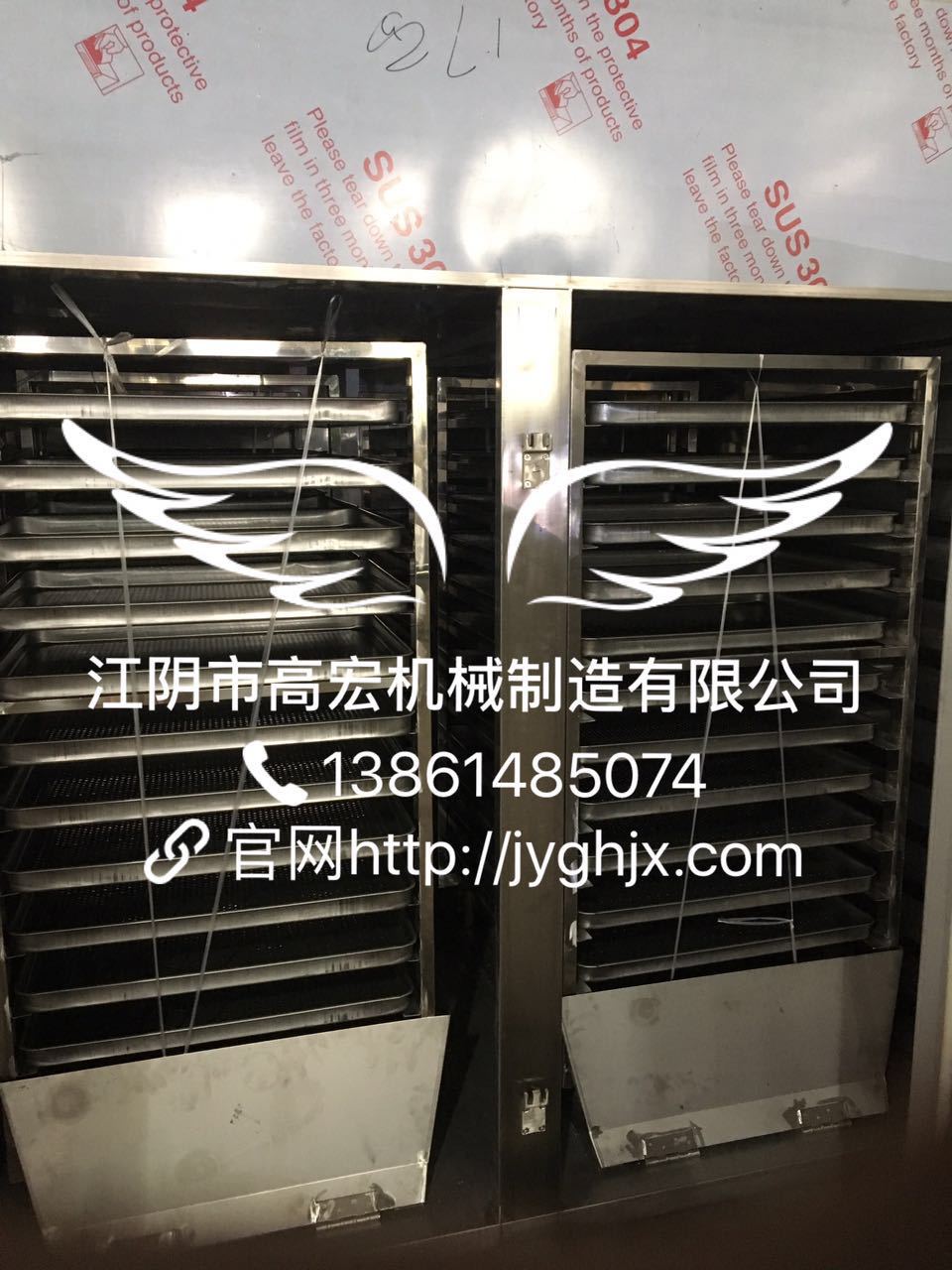

高宏熱風循環烘箱一般有加熱管，有循環風機的烘箱都可稱為熱風循環烘箱，因為不管烘箱什么結構，風向水平還是垂直，歸根到底都是熱風在里面循環，所以都可通稱為熱風循環烘箱，如電熱鼓風烘箱，對開門高溫滅菌烘箱等。但是一般行業中所稱熱風循環烘箱大多數還是特指如上圖所示的烘箱，其它烘箱都是由上圖烘箱演變而來，比如有了高溫滅菌的要求，風機改成風冷規范化的環風機，前后開門，風道也作出了改變，就變成對開門高溫滅菌烘箱。上圖所示熱風循環分為五種標準型號。分別是單門單車，兩門兩車，兩門四車，三門六車，四門八車。
中文名熱風循環烘箱外文名GH-B-I原 理風機循環送風結 構SUS304不銹鋼用 途醫藥、化工、食品、農副產品尺 寸2300*1200*2000溫 度50-140℃范 圍≤±2.5℃
工作原理
高宏熱風循環烘箱空氣循環系統采用風機循環送風方式，風循環均勻熱風循環烘箱高效。風源由循環送風電機（采用無觸點開關）帶動風輪經由加熱器，而將熱風送出，再經由風道至烘箱內室，再將使用后的空氣吸入風道成為風源再度循環，加熱使用。確保室內溫度均勻性。當因開關門動作引起溫度值發生擺動時，送風循環系統迅速恢復操作狀態，直至達到設定溫度值結構

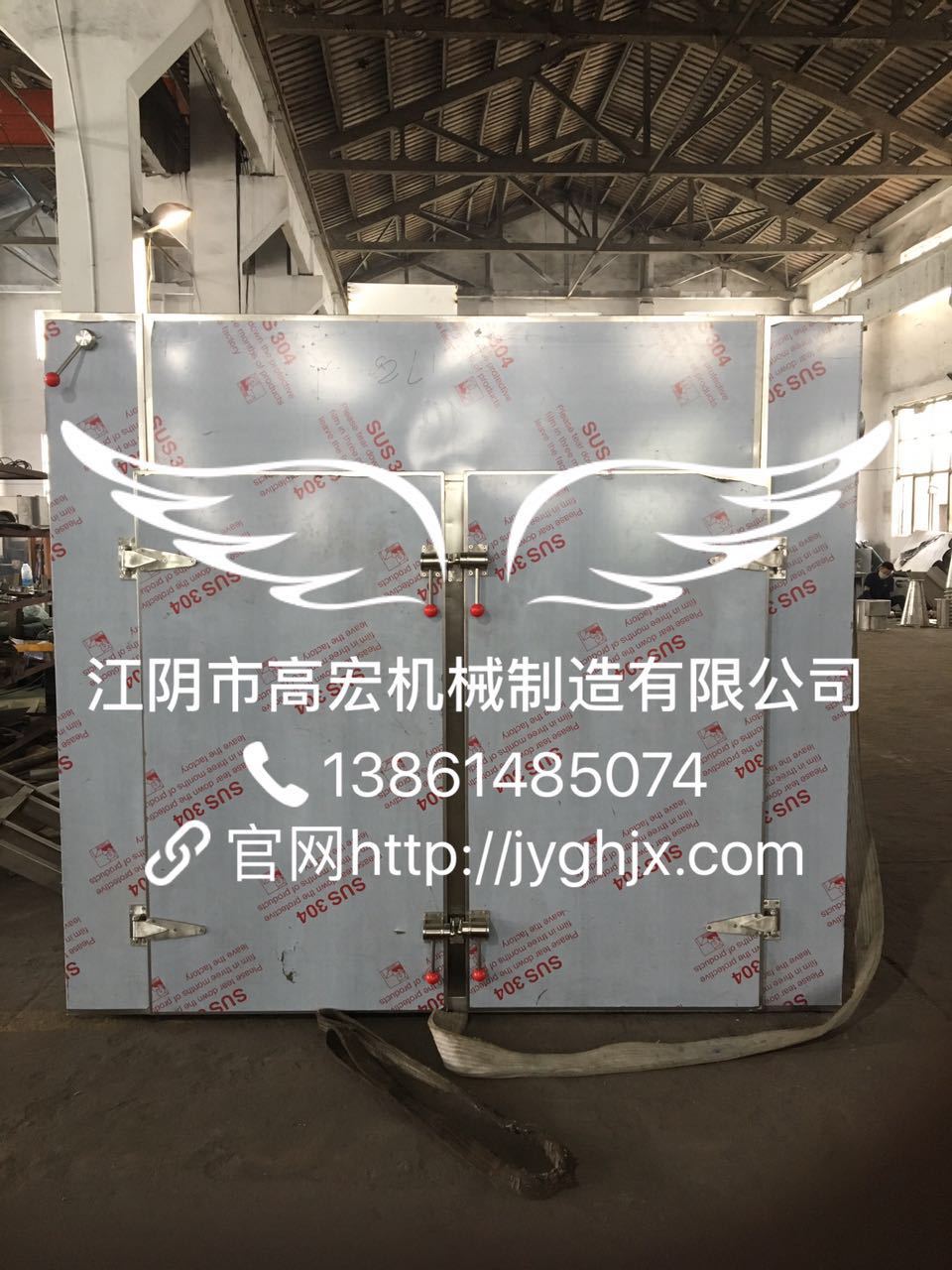

熱風循環烘箱由角鋼、不銹鋼板以及冷鋼板構成。保溫層則由高密度硅酸鋁棉填充，高密度硅酸鋁棉保證了烘箱的保溫性，也確保了使用者的安全性。

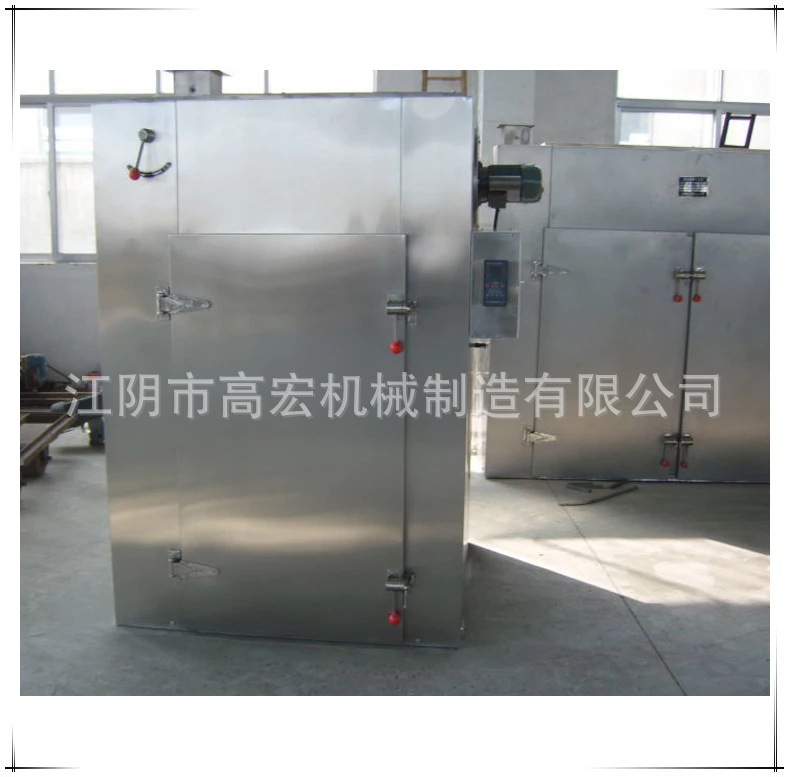

加熱器安裝位置可是底部、頂部或兩側。用數顯智能儀表（見右圖）來控制溫度。熱風循環烘箱風道設計有兩種：水平送風和垂直送風！
用途
高宏熱風循環烘箱用于醫藥、化工、食品、農副產品、水產品、輕工等行業物料的加熱固化、干燥脫水。如原料、中藥飲片、浸膏、粉劑、顆粒、脫水蔬菜等。
適用范圍
高宏熱風烤箱適用于烘烤有化學性氣體及食品加工待烘烤物品，油墨的固化、漆膜的烘干等，廣泛使用于電子、電機、通訊、電鍍、塑料、五金化工、儀器、印刷、制藥、PC板、粉體、含浸、噴涂、玻璃、木器建材等等的精密烘烤、烘干、回火、預熱、定型、加工等；內熱循環，烘烤物件受熱均勻。
技術參數
1、 加熱熱源：蒸汽、電、遠紅外、電蒸汽兩用。
2、 使用溫度：蒸汽加熱：50-130℃，最高150℃。電、遠紅外加熱溫度50-200℃。
3、 備有自控系統和電腦控制系統。
4、 常用蒸汽壓力0.2-0.8Mpa（0.2-8kgf/cm2）。
5、 配有電加熱按I型計算10kw，實用5-8kw/h。
6、 特殊要求在定貨時表明。
7、 使用溫度大于130℃或小于40℃，要在訂貨時注明。

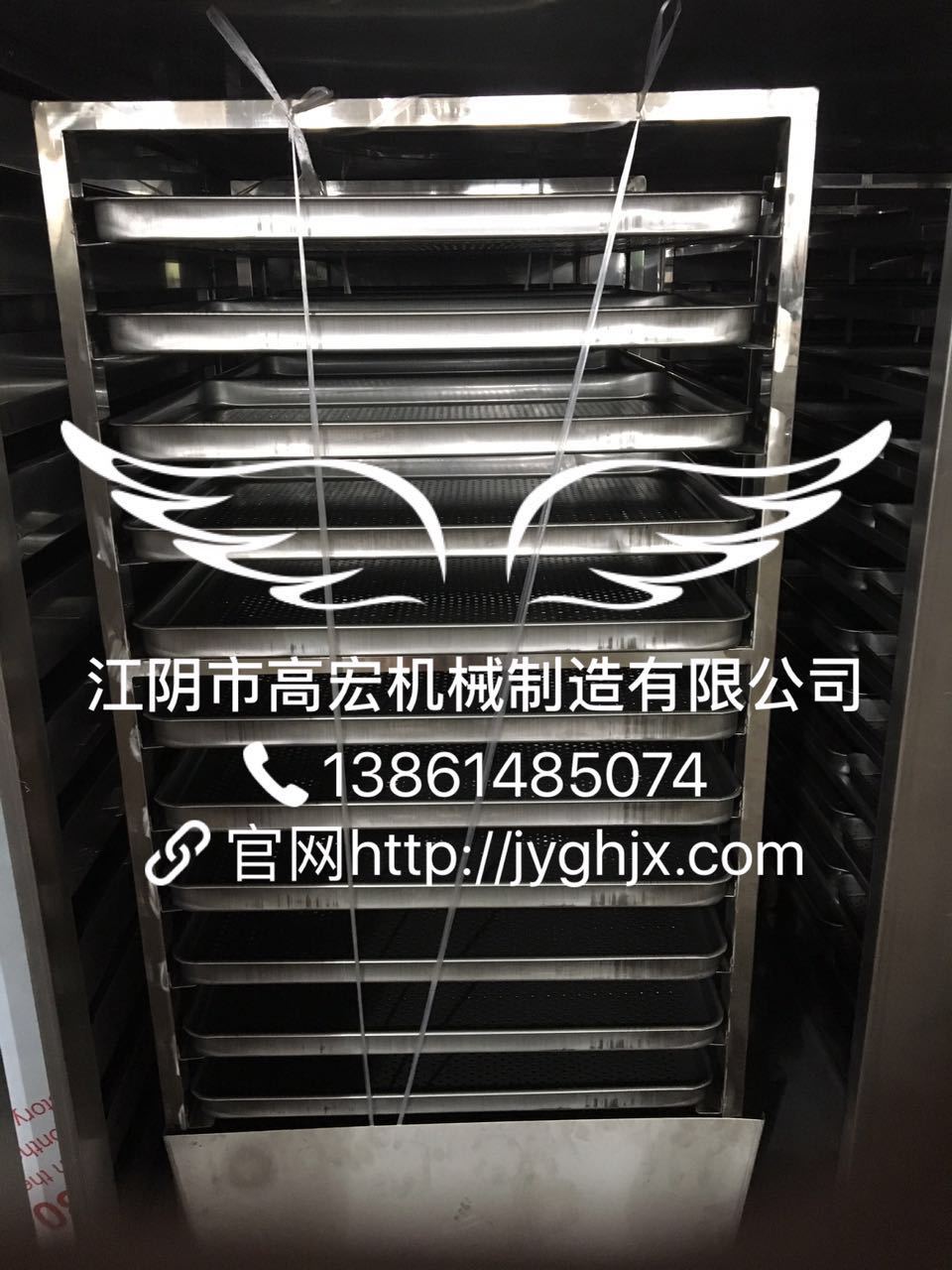

8、 本廠出廠烘車，烘盤尺寸統一，可以互換。
9、 烘盤尺寸：460×640×45
特點
1、熱風在烘箱內循環，熱效率高，節約能源。
熱風循環烘箱送風原理CAD圖解
2、利用強制通風作用，烘箱內設有風道，物料干燥均勻。
3、烘箱運轉平穩。自動控溫，安裝維修方便。
4、適用范圍廣，可干燥各種物料，是理想的通用干燥設備。
熱風循環烘箱的溫度：
熱風循環烘箱應用的范圍很廣泛，可干燥各種工業物料，是通用的干燥設備，一般熱風循
環烘箱溫度范圍為室溫 ~ +250℃，高溫型為室溫 ~ +500℃。
注意事項
閉合循環烘箱空氣開關，按照該烘箱的操作說明書設置好加熱溫度250℃，超溫報警溫度260℃，保溫計時1 h后，啟動其自動運行程序，烘箱的循環風機、進風機、碟閥、加熱等指示燈按順序亮起，表明程序運行正常。加熱運行2．5 h后，溫度仍然達不到設定值，如果加熱時間過長，就會造成被加熱玻璃容器易碎，壞瓶率升高。同時，造成能源浪費，耗電量增加。以及烘箱的工作周期加長，致使在正常生產崗位的兩班制下不能按時完成該工藝環節，殆誤生產任務的進程計劃，且提高了生產成本。正常滿箱時溫度從室溫一直加熱到250℃需要2．5 h，1個工作周期需要約6 h。
烘箱，干燥箱使用手冊一 1. 運用前必需留意所用電源電壓能否符合。運用時，必需將電源插座接地線按規則停止接地。
2. 在通電運用時，切忌用手觸及箱左側空間的電器局部或用濕布揩抹及用水沖洗，檢驗時應將電源切斷。
3. 電源線不可纏繞在金屬物上，不可設置在低溫或濕潤的中央，避免橡膠老化致使漏電。
4. 放置箱內物品切勿過擠，必需留出氣氛天然對流的空間，使?jié)駶櫄夥漳茉陲L(fēng)頂上減速逸出。
5. 應活期反省溫度調理器之銀觸點能否發毛或不平，如有，可用細紗布將觸頭砂平后，再運用，并應常常用干凈布擦凈，使之接觸優良（留意必需切斷電源）。室內溫度調理器之金屬管道切勿撞擊免得影響靈活度。
6. 在無防爆安裝的枯燥箱內，請勿放入易燃物品。
7. 每次用完后，須將電源局部切斷，常常堅持箱內外干凈。干凈終了懸掛相應的標識。詳見
烘箱，干燥箱使用手冊二
1.易爆易燃易揮發物品切勿放入枯燥箱內，免得惹起爆炸。
2.樣品擱板均勻負荷不應超越20kg。
3.樣品室與加熱室之間的擱板上不能放置物品，免得影響熱量交流。
4.運用前必定要反省鎳絡絲有無堆疊、短路之處。
5.加熱指示燈不亮，緣由普通有三：①燈泡壞了;②燈泡接觸不良;③加熱零碎出毛病。
電熱枯燥箱的頤養與保護：6.翻開加熱開關，不加熱。緣由普通有四：①鎳鉻絲斷路;②開關與線路脫焊;③控溫旋鈕指在零位（旋動控溫旋鈕至指定溫度刻度）;④繼電器保護。
7.溫度掌握失靈，緣由普通有三：①感溫探頭保護（改換熱敏電阻）;②繼電器保護;③控溫零碎其他部件毛?。ㄓ萌f用電表測出毛病所在，據情修繕）。
烘箱，干燥箱使用手冊三
1.運用該儀器須有專人擔任，裝備運用終了應切斷外來電源，免除不測事故發作。
2.任務室內放置試品時，不能太密，免得影響任務室內氣流的一般活動，每個物品之間須有10～20mm間隙，而且對稱放置，每層擱板上的物品放置要交織，最底層擱板的間隔與任務室底部必需有大于100mm的間隔。
3.在裝備四周應留必定的空間，便于裝備散熱及操縱和保護。
4.避免尖、銳物劃傷裝備。
5.請勿隨便拆裝電器元件及裝備的另（部）件，免得保護電氣掌握線路，形成裝備的人為毛病而影響其功能。
6.儲存、運用裝備時，四周無易燃、易爆及腐蝕性精神。
4.不準將易燃、易爆及揮發物品放入本裝備中停止枯燥處置。
8.運用裝備前請仔細閱讀島韓儀器裝備相關“產品說明書[1] ”后，再停止各項操縱。
常見故障
了解熱風循環烘箱內被加熱物品擺放是否過于密集，高溫高效過濾器是否堵塞，風量調節板是否被改動，排除這些原因后，再判斷循環風機是否存在故障，造成熱風循環空氣流通不好，濕熱空氣不能正常排放。其次從故障現象和烘箱的電路原理分析，烘箱能夠加熱，說明GCD一23A型智能電腦溫控儀輸出信號正常，PLC輸入輸出信號也正常。經過上述故障分析，可以斷定控制信號和可調節部件均正常，然后從以下幾個方面進行檢查。
(1)核對一下GCD一23A型智能電腦溫控儀的PID調節參數，看是否人為誤操作，致使設置參數變更，從而使得系統出現動作異常。PID參數直接影響著系統的調節精度，是控制系統設計的核心內容。通過適當?shù)腜ID參數，PID控制可以根據系統被控過程的誤差特性，利用比例、積分、微分計算出系統控制量，得到相應的輸出響應特性，控制系統使其達到滿意的控制效果。恢復PID參數正常設置值。其次檢測循環風機運轉是否正常，轉向是否正確。如果風機反轉或風機負載太大而轉速過慢，都將影響熱風循環不暢通。當風機反轉時，可將風機的電源任意兩相倒換；當風機轉速過慢時，應從兩個方面進行檢查：(1)電氣方面電源電壓是否正常，有無缺相或繞組斷路現象。
(2)機械方面有無掃膛、振動、軸承過熱、損壞、風葉松動擦箱殼等故障?？舍槍唧w情況進行排除。 再次檢測固態繼電器和加熱器有否局部斷路。固態繼電器(SOLIDSTATERELAYS)，簡寫成‘SSR”，是一種全部由固態電子元件組成的新型無觸點開關器件，它利用電子元件(如開關三極管、雙向可控硅等半導體器件)的開關特性，可達到無觸點無火花地接通和斷開電路的目的，因此又被稱為“無觸點開關”。SSR成功地實現了弱信號(Vsr)對強電(輸出端負載電壓)的控制。SSR虛接或?qū)ê蟮木植繑嗦分率?80V電源缺相，加熱器不能全部加熱，處理方法是維修或更換固態繼電器。而加熱器的局部斷路，也將使加熱不能全部工作，造成加熱過程過于緩慢。維修或更換加熱器。將故障問題完全處理好。閉合循環烘箱空氣開關，按照該烘箱的操作說明書運行其程序，經過2．5h的升溫后，烘箱到達設定溫度，時間繼電器開始計時，烘箱進入斷續加熱的保溫滅菌階段。保溫1h后烘箱開始冷卻降溫，2．3h 后整個干燥滅菌周期程序運行結束，完全滿足該烘箱提供的技術參數要求和工藝參數要求。
配置
一、概述
高宏熱風循環烘箱又名電熱鼓風干燥箱（以下簡稱干燥箱）,是GH-B型的升級型,更注重產品的節能性和安全性，采用國家經委重點推廣的節能環保加熱新技術，當它被加熱物體吸收時可直接轉變?yōu)闊崮?，從而獲得快速干燥效果，達到縮短生產周期，節約能源，提高產品質量等目的。使用方便、效果顯著，是一種理想的有廣闊前景的干燥設備。適用于工農業，醫療衛生，塑料機械，大專院校和科研部門的生產車間或?qū)嶒炇摇?/span>
二、結構
干燥箱箱體由角鋼、薄鋼板制成。外殼與工作室間填充玻璃纖維保溫。加熱系統裝置在工作室的頂部。裝有鼓風的本型烘干箱能有效的避免工作室內存在的梯度溫差及溫度過沖現象，且能提高工作室內的溫度均勻性。
三、溫度控制
1，本型干燥箱采用具有P、I、D控制方式的數顯溫度控制儀，配用熱敏元件探頭組成自動恒溫控制。控溫精度靈敏，選溫方面，常溫至250℃，任意選擇設定。工作室內溫度可以從儀表直接讀出。
2，定時控制：定時范圍（0S-99.9H），可根據客戶工作要求來選擇控制方式（開機計時或恒溫計時），達到設定時間后自動切斷加熱，設定時可直接在控制面板上撥動撥碼開關，其中代碼單位：（S秒M分H小時）。
溫度控制部分是電熱干燥箱的核心部分，主要將傳感器測到的溫度信號與設定的值作出比較。如果傳感器測得的值低于設定值，溫控儀則輸出一個脈沖信號，觸發可控硅控制板導通，使干燥箱處于加熱狀態，若高于或等于設定值?？煽毓柰Ｖ构ぷ?，斷開加熱系統。帝龍科技產品采用PID控制器，PID控制器中包含有三種基本控制規律，即比例(P)、積分(I)和徽分(D)控制規律，每種控制規律所起的作用是不同的，既可以單獨應用，也可以組合起來應用。該控制器采用對有較大滯后特性的控制對象為有效的控制方法一抗積分飽和PID控制方法即：當實測值與設定值存在偏差時，儀表輸出不斷加熱絲不斷加熱，直至實測值與設定值相等。而由于D的作用又使該儀表具有超前調節功能，從而改善了儀表的動態控制，縮短了調節的時間，并由LCD顯示，傳感器為常用的Pt100，并具有開關量輸出。由此控制器配以交流接觸器與原有的開關、溶斷絲、報警燈等構成控制回路路.即將AC220V接入交流接觸器的“常開”端子.由溫控儀的開關量控制交流接觸器的吸合線圈，從而達到控制的目的。
四、箱體部分
采用流線圓弧型設計，外殼采用冷軋鋼板制造，表面靜電噴塑；內膽均為鏡面不銹鋼材料制成；工作室內擱架可隨用戶要求任意調節高度及擱架多少；采用EBM風機(10檔風速調整)，微量風循環，有利于干燥細小或粉末有關物品并且使箱內溫度更加均勻，同時使箱內物品蒸發的水蒸汽加速散逸到箱外的空氣中，以提高干燥效率；合理的風道和循環系統，使工作室內的均勻度變化小。
操作流程
烘箱安全操作規程
- 烘箱要按照銘牌上所規定的溫度范圍使用，烘箱必須保持接地良好。
- 烘箱附近不得堆放油盆、油桶、棉紗、布屑等易燃物品，不得在烘箱旁進行洗滌、刮漆和噴漆等工作。
- 要防止其他物件落入烘箱底部與電阻絲接觸造成短路。
- 打開烘箱前，必須先斷電。加溫過程中操不得離開。
- 不得在烘箱內存放物品，如工具，器材零件及油料揮發物。
- 經過汽油、煤油、酒精、香蕉水易燃液洗滌過的零件及噴漆過的物品，應在室溫下放置15~30分鐘，待絕大部分易燃液體揮發后，才能放入烘箱內烘烤，室內應注意通風。
- 烘箱在工作時不得進行清潔工作，更不得用汽油擦拭。
- 非金屬物品放入烘箱內加溫，一定要按照工藝規程進行。
- 烘箱干燥箱工作前必須將通風閘門打開，以防爆炸。
- 使用前要檢查自控裝置，指示信號是否靈敏有效，電氣線路絕緣是否完好可靠。
PID 控制器參數的整定步驟如下：
（ 1 ）首先預選擇一個足夠短的采樣周期讓系統工作；
（ 2 ）僅加入比例控制環節，直到系統對輸入的階躍響應出現臨界振蕩，記下這時的比例放大系數和臨界振蕩周期；
（ 3 ）在一定的控制度下通過公式計算得到 PID 控制器的參數。
送風類別
水平風
水平風是左邊出風，右邊吸風，適合粉末狀物品烘烤！
垂直風
垂直風是兩邊出風，中間吸風，適合大件工業品烘烤！
循環系統
熱風循環系統主要包括旋風分離器、鼓風機、空氣過濾器和加熱器等。從烘干機出來的熱空氣經旋風分離器除去粉末后回至鼓風機，然后經過濾，可加熱送入烘干機內，在循環過程中，根姻空氣的溫度，不斷排放部分循環空氣，補充部分經過減濕過濾后的新鮮空，烘干機的特點是切片在十燥器內呈活塞式梳丸基本上可保證切片在烘干過程小停留時間一致，烘干質量較好，而且烘干后的切片可以寅接連續進入螺桿擠山機料斗供紡絲使用，避免干切片回潮，且烘干機本身結構比較簡單
