LS120 UV Energy Meter

產品說明書V5

LS120可同時測量UV能量，UV強度及溫度。用于：

l 生產線傳送帶上檢測紫外線固化裝置的UV能量和溫度

l 檢測UV燈是否發生光強衰減

l UV紫外線干燥機，曝光機，印刷機等機器設備上的UV強度測量和溫度測量

一：LS120參數

儀器適用： 用于測量紫外線固化過程中的光強度，能量，溫度

光譜范圍：   320nm — 390nm   λp = 365nm

功率測量范圍： 0 —2000 mW/cm²

功率分辨率： 0.1mW/cm²

能量測量范圍： 0 — 999999mJ/cm²

能量測量精度： ±10% ,±5% 典型的

溫度測量范圍： -55°C— +125°C

取樣速度：  2048次/秒

功率數據存儲間隔：32次/秒

溫度數據存儲間隔：16次/秒

記錄周期： 32分鐘

儀器電源： 2節 AAA堿性干電池

顯示： 240*160點陣LCD

儀器尺寸： 直徑120mm * 厚度13mm

儀器重量：327 g

二：按鍵操作

1．參數設置

在關機狀態下，長按“POWER”，進入設置模式：

在設置模式下“SELECT”鍵為選擇功能，“POWER”鍵為確認功能。

A: Trigger mode (觸發模式)選擇開啟測量的模式（Auto，Manual）:

 Auto(自動)模式下，當功率值大于一個選定的觸發門限值后自動開啟測量，當小于這一觸發門限值后，自動停止測量。(由于記錄時間只有32分鐘，對于一些生產線非常長，需要空運行很長一段時間才到達UV光源的場合，必須選用“AUTO”模式)

Manual(手動)，手動按“POWER”鍵確定測量開始和測量結束。

如選擇Auto模式并按“POWER”鍵確認，進入”Trigger Power”，設置觸發門限,觸發門限的范圍（0.5mW/cm²–5mW/cm²）,“SELECT”選擇門限值大小，“POWER”確認。

B: Smooth(平滑處理)

如果UV燈管采用交流供電，交流電的頻率會影響到功率測量，這樣就需要進行平滑處理。

OFF： 不進行平滑處理，直流供電的UV燈，需選此選項

50HZ： 50HZ的交流電，需選此選項

60HZ： 60HZ的交流電，需選此選項

出廠的默認設置：

Trigger mode： Manual

Smooth: 50HZ

2． 開機/關機

關機狀態下，短按“POWER”鍵為開機操作。

在開機模式，并在測量模式為“STOP”的狀態下，長按“POWER”鍵關機。

測量模式為“STOP”的情況下，無任何操作，3分鐘自動關機。重新開機，顯示上次關機前的測量結果。

在“ready”狀態下，最長50分鐘的等待時間（注：測量記錄時間最長為32分鐘）。

3． 測量模式

在測量模式下，儀器運行有三種狀態

READY:準備模式，在自動觸發模式下，此狀態表示儀器正在等待觸發

RUN:   采集模式，儀器正在測量過程中

STOP:  停止模式，儀器數據測量結束

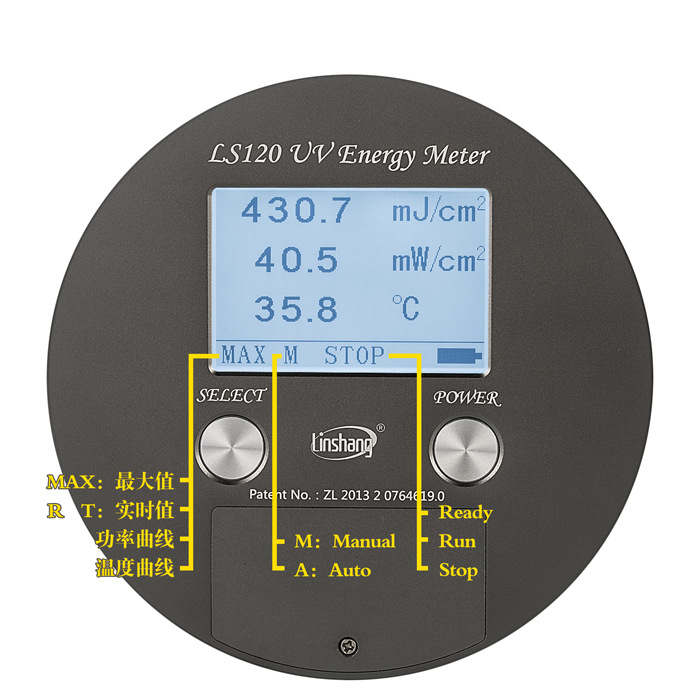

在測量模式下，“SELECT”鍵可以選擇4種顯示模式：

MAX:  最大值（包括能量，功率，溫度的最大值）

RT：   實時值（包括時間，功率，溫度）

功率曲線：測量過程的功率曲線（只在STOP狀態下可以查看）

溫度曲線：測量過程的溫度曲線（只在STOP狀態下可以查看）

l 開機后，儀器顯示上次的測量結果，儀器運行狀態為STOP。按SELECT鍵，可查看最大值，實時值，功率曲線和溫度曲線

l 在RUN狀態下，短按POWER鍵，測量結束，進入STOP狀態

l 在STOP狀態下，短按POWER鍵，提示“A New Measurement?  YES/NO”（ 一次新測量？是/否 ）， 按SELECT，重新開始一次新測量，上次測量數據值被刪除

4．USB通訊

儀器具有32分鐘數據記錄功能。

記錄周期：  32分鐘

功率數據存儲間隔：32次/秒 ,最多61440個功率記錄數據

溫度數據存儲間隔：16次/秒,最多3840個溫度數據

      通過ＰＣ軟件，在STOP模式下，可以讀取儀器中所有的記錄數據，并可顯示曲線，導出數據到EXCEL，打印報表等操作。

三：儀器的PC軟件

   儀器配備USB通訊口，插上USB線，打開專用PC軟件，即可連接電腦，讀取儀器中的數據。軟件具有參數配置，數據讀取，紫外功率曲線，溫度曲線，導出紫外功率數據到EXCEL，導出溫度數據到EXCEL，報表生成功能。

需要特別說明的是報表生成及打印功能，對于記錄的數據，軟件可以自動生成報表，并可打印，如果裝了PDF的打印機，還可打印成PDF格式的電子版本報告。方便測試數據的記錄和存檔。

儀器的USB通訊無需驅動程序，直接插入電腦，即可實現數據讀?。▋x器第一次插入電腦USB口，電腦需重新啟動來自動裝入驅動程序）。目前軟件支持Windows XP和WindowsVista。

四：儀器特點

1.真正的智能UV能量計，大液晶直接顯示溫度及強度曲線。

2.USB接口，電腦軟件可讀取詳細記錄數據，生成數據曲線及打印輸出測試報告。

3.高精度快速響應溫度探測器，真正動態測量固化機中的實際溫度。

4.內置隔熱片，耐高溫設計，可長時間運行在100攝氏度的環境中。

5.儀器內置大容量記憶體，可記錄多達6萬條功率數據，3800條溫度數據。

6.存儲數據掉電不丟失，開機自動顯示上次的測試數據，需要手動才可刪除測試數據。

7.高準確度，通過并獲得多家權威檢測機構的檢測證書。

8.內置計時器，可精確記錄UV固化時間的長短。

五：測量及注意事項

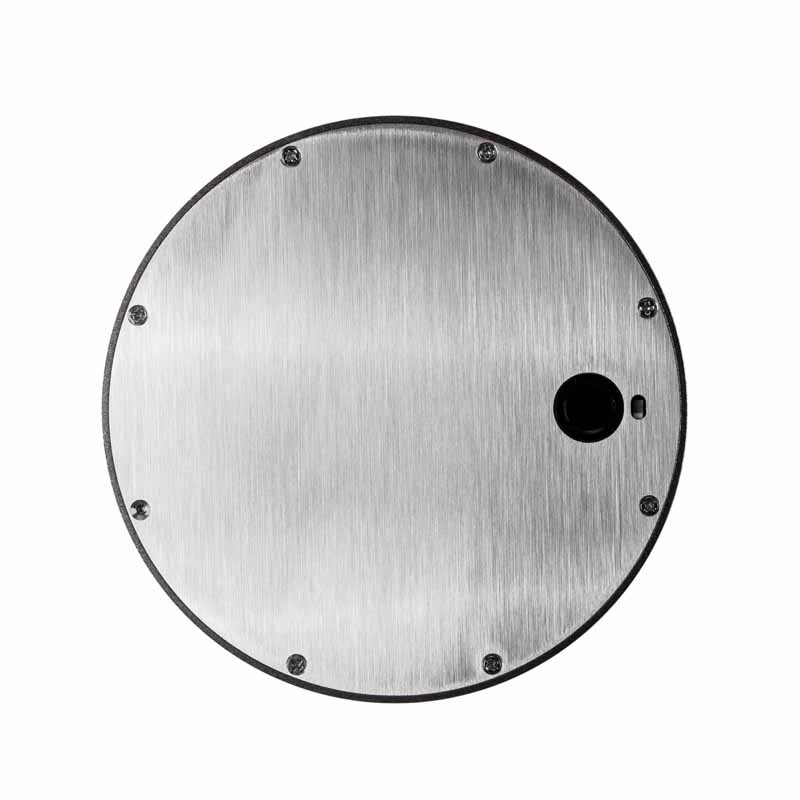

1.儀器探頭接收窗口（在儀器背面）需正對紫外光源。

2.不使用時，請長按“POWER”鍵關機。

3.避免與腐蝕性物品接觸、遠離高濕的環境。

4.關機后請將其放入專用包裝內，妥善保管。

5.建議校驗的周期為一年，公司有標準光源，提供調校服務。（開機界面有上次的效驗時間顯示，Calibration：××年××月××日）

6.由于紫外線探頭對濕度變化很靈敏，所以保存的環境很重要。長時間不用本儀器時，請務必把儀器保存于干燥的環境中。

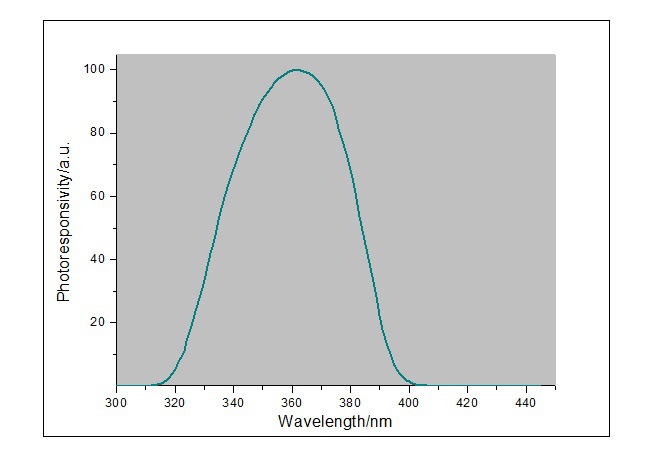

7. 儀器的光譜響應曲線如下圖所示。
