| 產(chǎn)品規(guī)格及說(shuō)明 | |
|---|---|
| 設(shè)備品牌：帝龍 | 設(shè)備型號(hào)：DL_A8574 |
| 訂購(gòu)價(jià)格：電話/面議 | 交貨日期：3~30/工作日 |
| 公差:1mm | 打樣周期:1-3天 |
| 加工周期:4-7天 | 表面處理:拋光打磨 |
| 成型工藝:低壓鑄造 | 砂型鑄造種類(lèi):粘土濕砂型 |
| 特種鑄造種類(lèi):消失模鑄造 | 年剩余加工能力:1000000（件） |

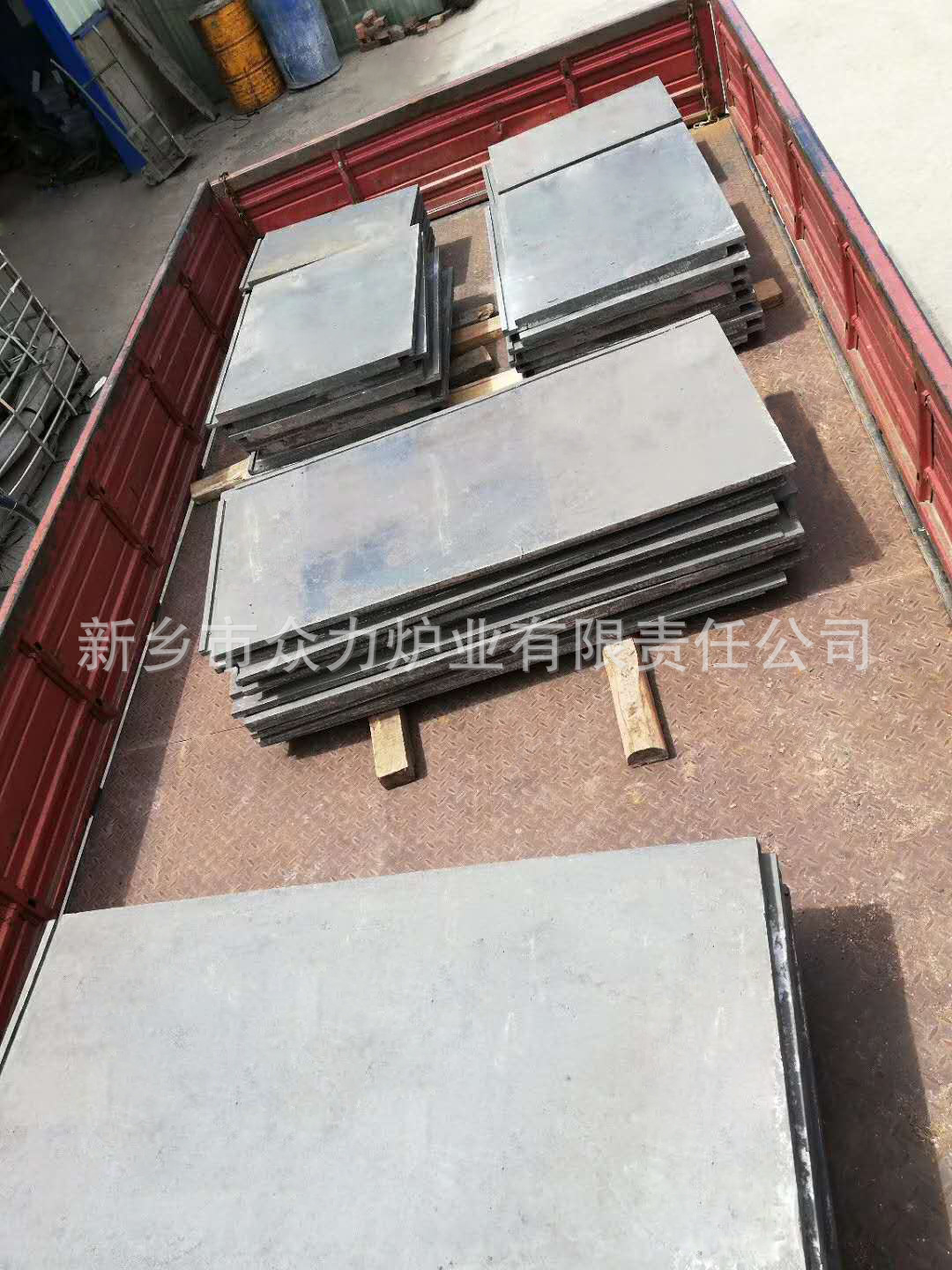

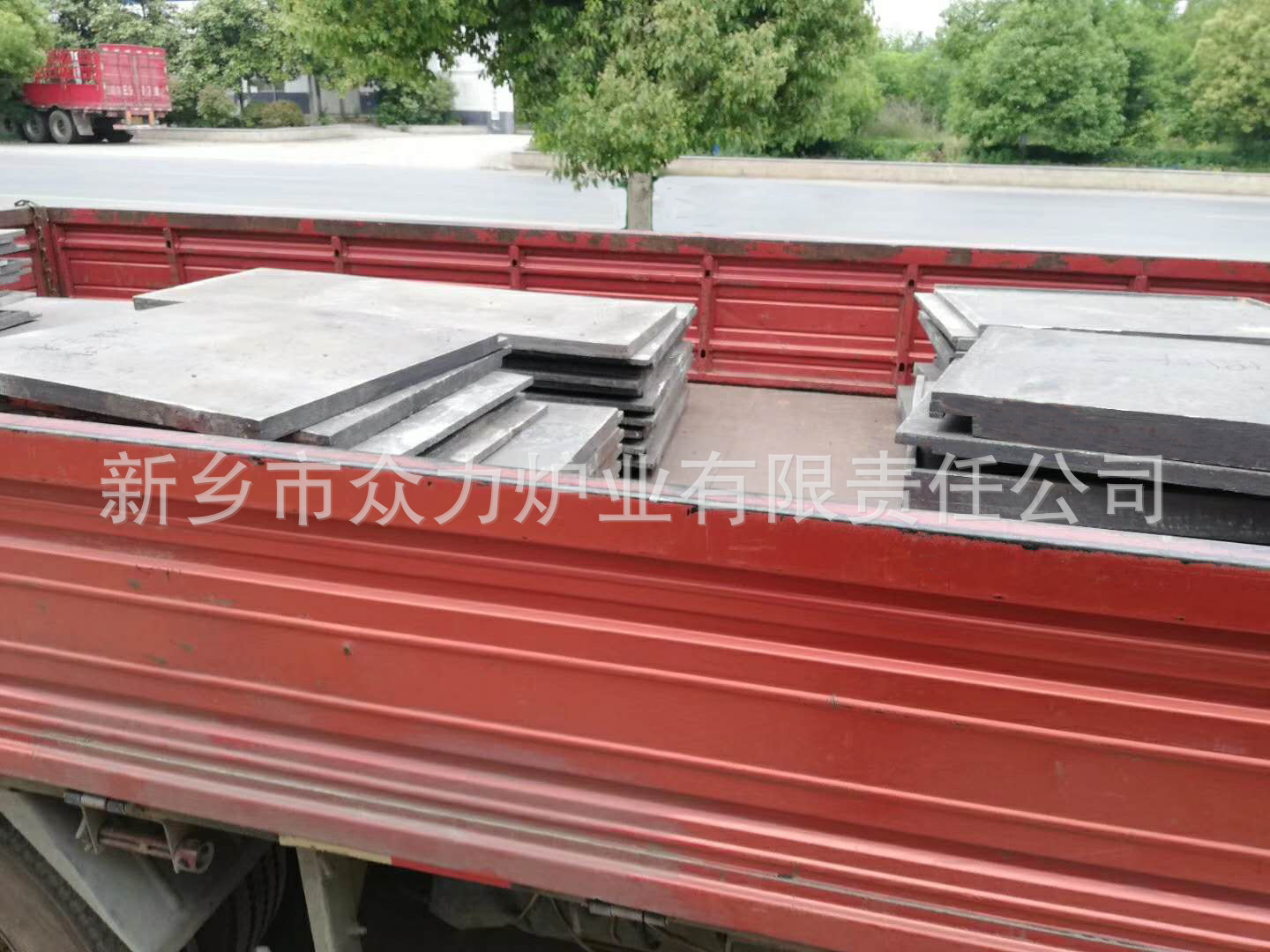

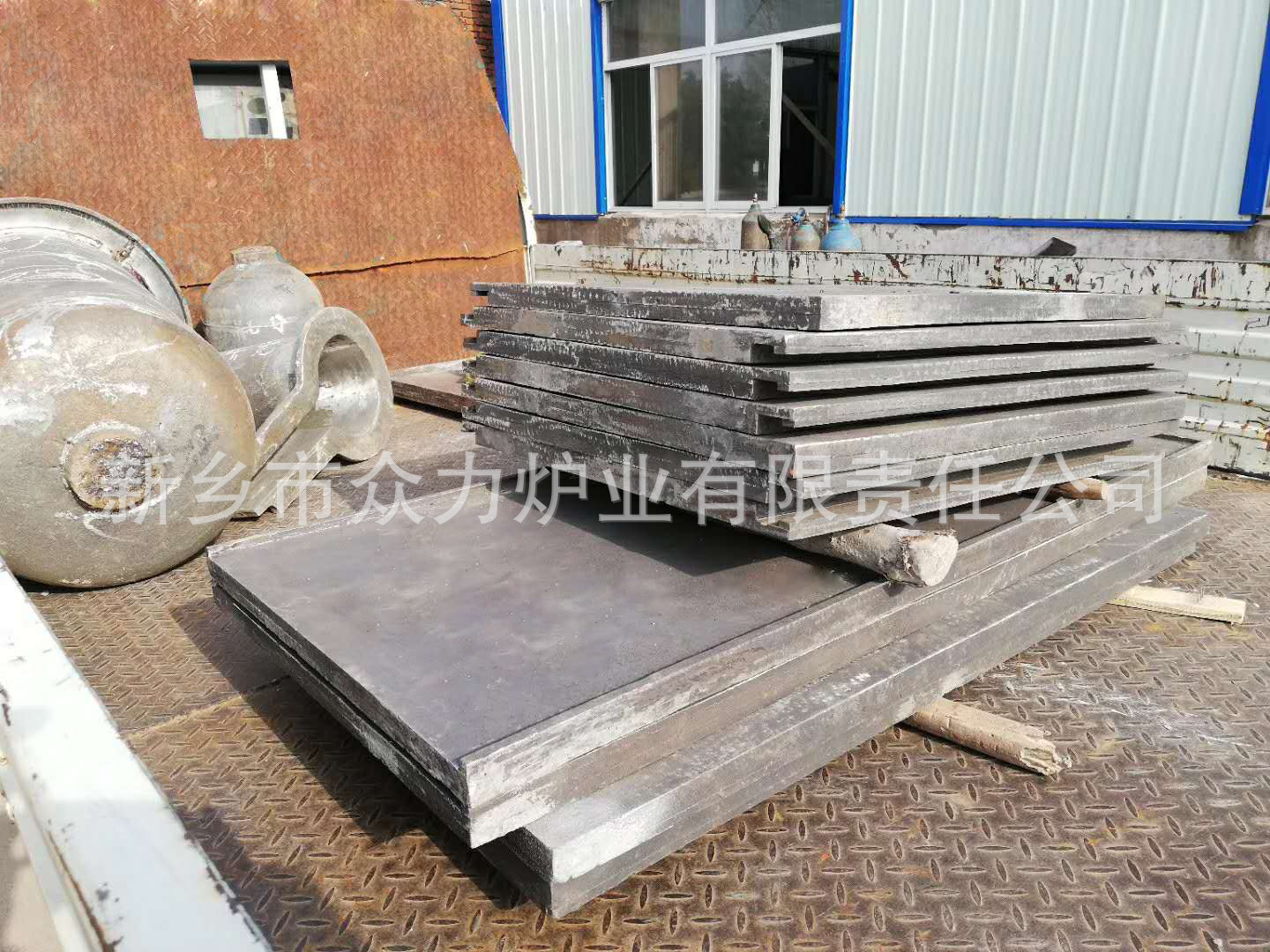

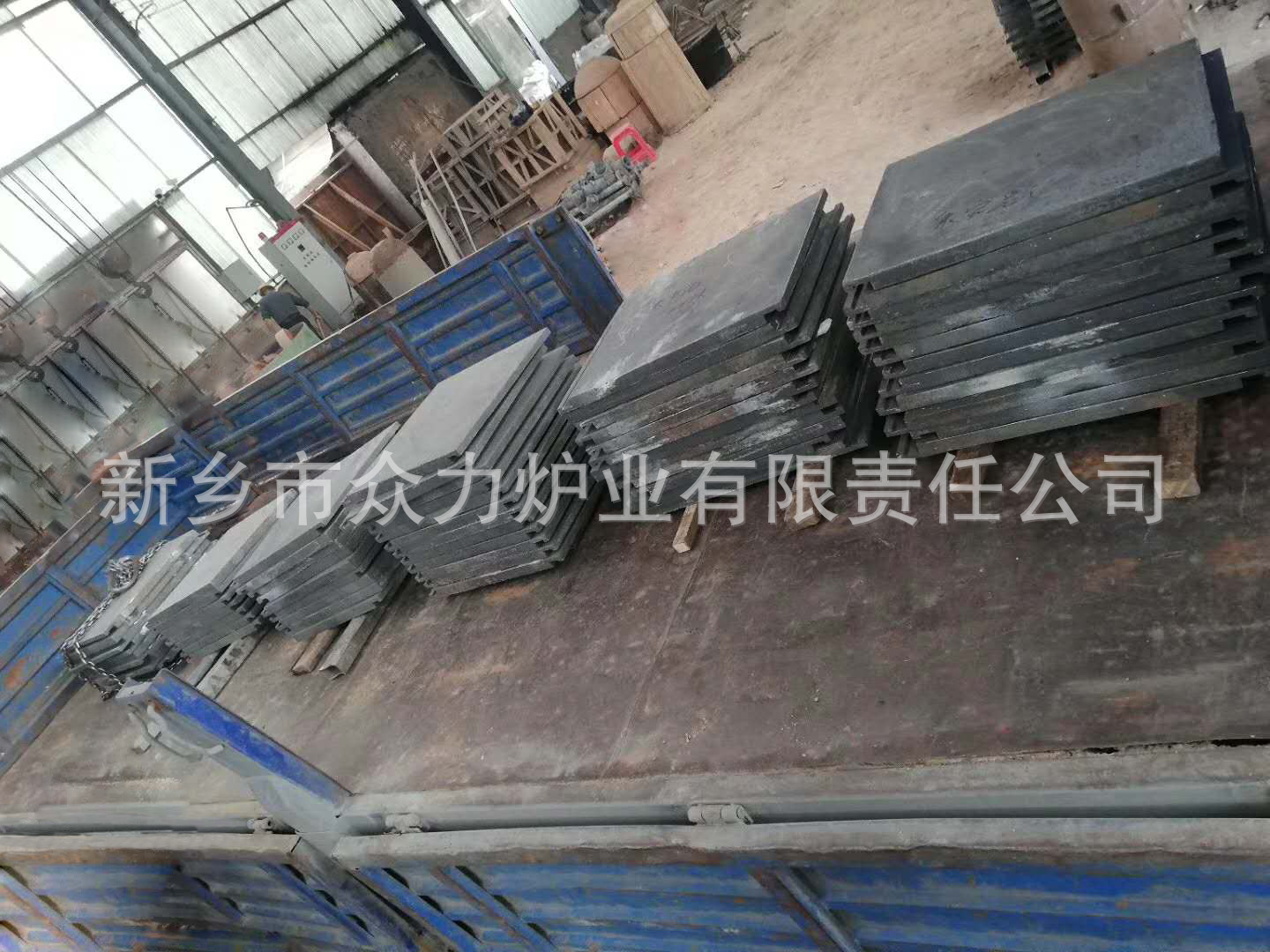

| 材質(zhì):30Cr18Mn12Si2N/30Cr24Ni7SiNRe /40Cr25Ni20Si2 | |
| 產(chǎn)品標(biāo)簽：設(shè)備配件,耐熱鋼配件,耐熱鋼耐高溫配件,耐高溫配件 | |
| 咨詢(xún)熱線：13715339029 | 售后服務(wù)：13715339029 |
| 技術(shù)咨詢(xún)：13715339029 |  QQ咨詢(xún)：260200500 |
最佳回答：
4720合金鋼耐高溫蠕變和蠕變破裂的溫度上限是攝氏550。
上海艾荔艾金屬材料，竭誠(chéng)為您服務(wù)。
其他答案1：
你好，是美國(guó)SAE4720還是ASTM4720呢，日本沒(méi)有4720這個(gè)牌號(hào)
最佳回答：
不銹鋼，是耐熱性能較好的鋼材料。以常見(jiàn)304為例：
Q235B－－200度； 普通碳素鋼
Q245R、20#－－400度； 容器板、優(yōu)質(zhì)碳素鋼
12Cr1MoV, P11等－－550度； 中合金耐熱鋼，珠光體耐熱鋼；
P91、P92等－－650度； 高合金耐熱鋼，馬氏體耐熱鋼
304－－800度。 奧氏體不銹鋼。
Inconel 615, 718－－1000度。鎳鉻鐵合金，相當(dāng)于在不銹鋼上基礎(chǔ)上，減小鐵，增加鎳和鉻。也是奧氏體。
最佳回答：
特性及適用范圍
Alloy 330耐熱鋼為抗?jié)B碳，氮化性大的鋼種，因?yàn)橛休^高的鉻、鎳含量，使得其擁有高溫蠕變強(qiáng)度，在高溫下能持續(xù)作業(yè)，具有良好的耐高溫性，可在1035℃以下反復(fù)加熱抗氧化。Alloy 330耐熱鋼可用作爐用鋼料、石油裂解裝置等。
化學(xué)成份
碳 C ：≤0.15
硅 Si：≤1.50
錳 Mn：≤2.00
硫 S ：≤0.030
磷 P ：≤0.035
鉻 Cr：14.00～17.00
鎳 Ni：33.00～37.00
力學(xué)性能
抗拉強(qiáng)度 σb (MPa)：≥560
條件屈服強(qiáng)度 σ0.2 (MPa)：≥205
伸長(zhǎng)率 δ5 (%)：≥40
斷面收縮率 ψ (%)：≥50
硬度 ：≤201HB
熱處理規(guī)范
固溶 1030～1180℃快冷。
最佳回答：
不一樣。
304耐熱鋼的型號(hào)是指 Super304H，是日本標(biāo)準(zhǔn) 的奧氏體不銹鋼材料。高溫性能好，適合做鍋爐爐管。
304通常指普通不銹鋼， Super304H 和國(guó)標(biāo) 07Cr19Ni10差不多，是在304的基礎(chǔ)上對(duì)組分進(jìn)行了一些調(diào)整
其他答案1：
耐熱的話一般會(huì)用304L的，
最佳回答：
主要是材質(zhì)不同，同時(shí)應(yīng)用場(chǎng)合也不一樣。
耐熱鋼是鋼材，有韌性、強(qiáng)度高，一般供貨狀態(tài)是型材，如管材、板材等；
而耐熱鑄鐵是鐵，是脆性材料，沒(méi)有韌性，強(qiáng)度也比鋼材低，它的供貨狀態(tài)是鑄件，是要按客戶(hù)要求鑄造生產(chǎn)的。一般用于強(qiáng)度不高的場(chǎng)合。
其他答案1：
性能差別大，耐熱鐵不能焊接
最佳回答：
二種鋼的化學(xué)成分構(gòu)成基本相差不多，但是其區(qū)別在于各種成分的比例不同：后者的碳含量平均較高，這就意味著后者的硬度要高于前者、而韌性要低于后者，但是一般后者的鎳含量較高，所以耐熱性要比前者高。
組成金屬材料的主要材料是鐵和碳，二者的含量不同會(huì)造成很大的性能差距，這就是在有關(guān)金屬材料的所有書(shū)籍中，都對(duì)鐵碳合金進(jìn)行詳細(xì)描述的原因。金屬材料中其他少數(shù)元素的組成，主要是調(diào)整性能取向。
最佳回答：
沒(méi)有那種鋼，鋼耐熱溫度可不是熔點(diǎn)，要知道耐熱溫度是指鋼在此溫度下各種性能指標(biāo)能達(dá)到使用要求，比方說(shuō)屈服強(qiáng)度在加熱情況下是會(huì)降低的。所以現(xiàn)在暫時(shí)耐熱鋼也就是1000度左右
—————–《金屬學(xué)與熱處理》—————————-
1) 熱化學(xué)穩(wěn)定鋼
常用鋼種有3Cr18Ni25Si2、3Crl8Mnl2Si2N 等。它們的抗氧化性能很好，最高工作溫
度可達(dá)約1000℃，多用于制造加熱爐的受熱構(gòu)件、鍋爐中的吊鉤等。它們常以鑄件的形式
使用，主要熱處理是固溶處理，以獲得均勻的奧氏體組織。
2) 熱強(qiáng)鋼
常用鋼種的牌號(hào)、化學(xué)成分、熱處理、性能介紹如下。
① 珠光體耐熱鋼：常用牌號(hào)是15CrMo 和12CrMoV 兩種。這類(lèi)鋼合金元素含量少，
用于工作溫度低于600℃的結(jié)構(gòu)件，如鍋爐的爐管、過(guò)熱器、石油熱裂裝置、氣閥等。它
們一般在正火—回火狀態(tài)下使用，組織為細(xì)珠光體或索氏體加部分鐵素體。
② 馬氏體耐熱鋼：常用鋼種為Cr12 型(1CrllMoV、1Cr12WMoV)和Cr13 型(1Crl3、
2Cr13)鋼。含有大量Cr，抗氧化性及熱強(qiáng)性均高，淬透性好，最高工作溫度與珠光體耐熱
鋼相近，但熱強(qiáng)性高得多。多用于制造600℃以下受力較大零件，如汽輪機(jī)葉片等，多在
調(diào)質(zhì)狀態(tài)下使用。
③ 奧氏體耐熱鋼：最常用的鋼種是ICr18Ni9Ti和Crl3型一樣既是不銹鋼又可作耐熱鋼使
用。其熱化學(xué)穩(wěn)定性和熱強(qiáng)性都比珠光體和馬氏體耐熱鋼高，工作溫度可達(dá)750℃～800℃，
用于制作一些比較重要的零件如燃?xì)廨啓C(jī)輪盤(pán)和葉片等。這類(lèi)鋼需進(jìn)行固溶處理或固溶—
時(shí)效處理。
3. 耐熱合金(高溫合金)
根據(jù)生產(chǎn)工藝高溫合金分為變形高溫合金和鑄造高溫合金兩種。變形高溫合金的牌號(hào)
以“GH”后接4 阿拉伯?dāng)?shù)字表示。G、H 相應(yīng)為“高、合”漢語(yǔ)拼音字首，第一位數(shù)字1
表示固溶強(qiáng)化型鐵基合金，2 表示時(shí)效強(qiáng)化型鐵基合金，3 表示固溶強(qiáng)化型鎳基合金，4 表
示時(shí)效強(qiáng)化型鎳基合金，6 表示鈷基合金。鑄造高溫合金用K 表示，后接3 位數(shù)字。第一
位數(shù)字1表示時(shí)效硬化型鐵基合金，4表示時(shí)效硬化型鎳基合金，6表示鈷基合金。第一位
數(shù)字后的數(shù)字均為順序號(hào)。
其中鎳基高溫合金是目前在700℃～900℃范圍內(nèi)使用的主要高溫合金，其熱處理都是
固溶一時(shí)效處理，組織為含Mo、W 的Ni-Cr 或Ni-Cr-Co 固溶體與金屬間化合物析出相。
鎳基合金的熱強(qiáng)性很高，塑性很差，鍛軋加工相當(dāng)困難，鑄造生產(chǎn)時(shí)性能較好。
—————————————————————-
樓下所說(shuō)的。鉻錳氮硅耐熱鋼。就是3Crl8Mnl2Si2N。做箱底對(duì)性能要求不高，可以理解
其他答案1：
模具鋼
其他答案2：
鈦鋼、鎢鋼、錳鋼、硅鋼等
最佳回答：
高溫鋼一般是高溫合金鋼，可以在800~900度的溫度下正常工作，如內(nèi)燃機(jī)的燃燒室就是高溫鋼制作的。典型的型號(hào)如GH1131、GH3044—等。
