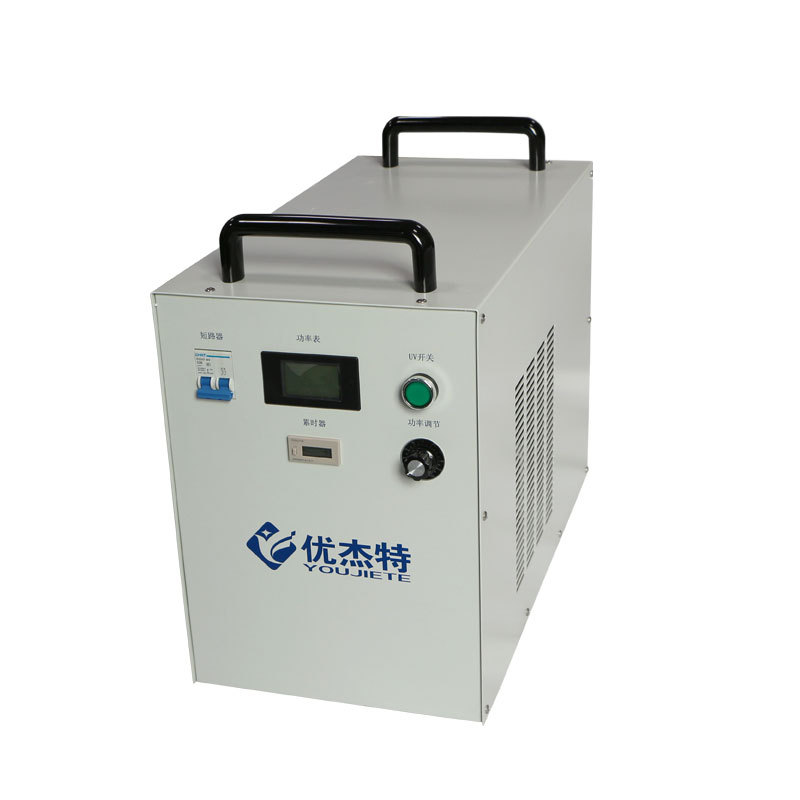

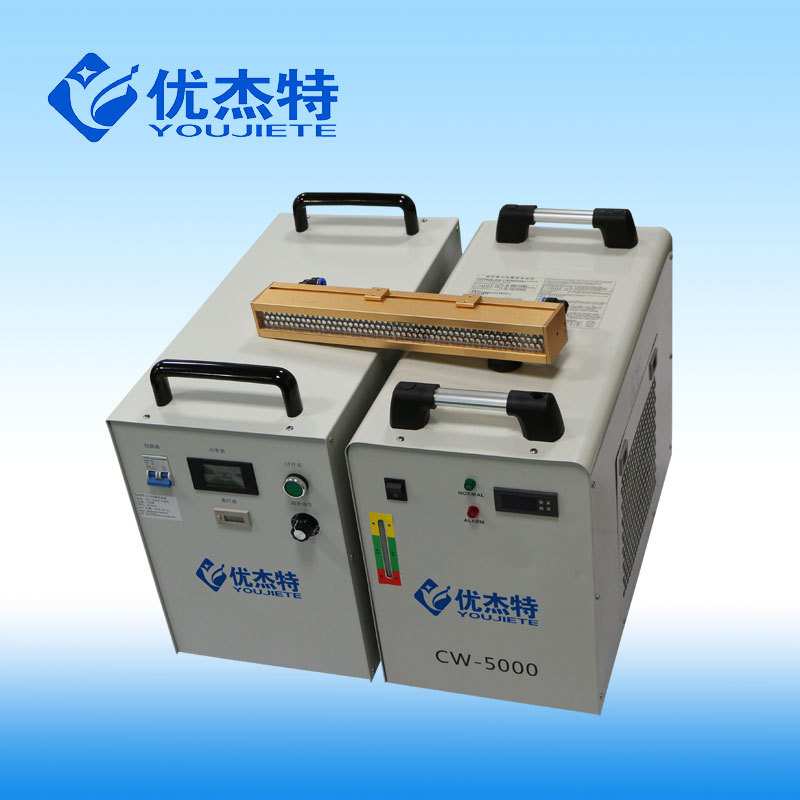

水冷UVLED固化機

說起UVLED不知大家是否都了解呢，應該有一部分是知道的，但有些人對UVLED固化設備的光源都不是很熟悉。究竟什么是UVLED，還有哪些優勢和工作原理呢，這些都是很多人想知道的呢，下面優杰特幫大家總結一下有關UVLED的工作原理。

1、UVLED發光機理：PN結的端電壓構成一定勢壘，當加正向偏置電壓時勢壘下降，P區和N區的多數載流子向?qū)Ψ綌U(kuò)散。由于電子遷移率比空穴遷移率大得多，所以會出現大量電子向P區擴散，構成對P區少數載流子的注入。這些電子與價帶上的空穴復合，復合時光能以光能的形式釋放出去。這就是PN結發光的原理。

2、UVLED發光效率：一般稱為組件的外部量子效率，其為組件的內部量子效率與組件的取出效率的乘積。所謂組件的內部量子效率，其實就是組件本身的電光轉換效率，主要與組件本身的特性(如組件材料的能帶、雜質)、組件的壘晶組成及結構等相關。而組件的取出效率則指的是組件內部產生的光子，在經過組件本身的吸收、折射、反射后，實際在組件外部可測量到的光子數目。因此，關于取出效率的因素包括了組件材料本身的吸收、組件的幾何結構、組件及封裝材料的折射率差及組件結構的散射特性等。而組件的內部量子效率與組件的取出效率的乘積，就是整個組件的發光效果，也就是組件的外部量子效率。早期組件發展集中在提高其內部量子效率，主要方法是通過提高壘晶的質量及改變壘晶的結構，使電能不易轉換成熱的能，進而間接提高UVLED的發光效率，從而可獲得百分之70左右的理論內部量子效率，但是這樣的內部量子效率幾乎已經接近理論上的極限。在這樣的狀況下，光靠提高組件的內部量子效率是不可能提高組件的總光量的，因此提高組件的取出效率便成為重要的研究課題。目前的方法主要是：晶粒外型的改變——TIP結構，表面粗化技術。

3、UVLED電氣特性：電流控制型器件，負載特性類似PN結的UI曲線，正向?qū)妷旱臉O小變化會引起正向電流的很大變化(指數級別)，反向漏電流很小，有反向擊穿電壓。在實際使用中，應選擇。UVLED正向電壓隨溫度升高而變小，具有負溫度系數。UVLED消耗功率，一部分轉化為光能，這是我們需要的。剩下的就轉化為熱的能，使結溫升高。散發的熱量(功率)可表示為。

4、UVLED光學特性：UVLED提供的是半寬度很大的單色光，由于半導體的能隙隨溫度的上升而減小，因此它所發射的峰值波長隨溫度的上升而增長，即光譜紅移，溫度系數為+2~3A/。UVLED發光亮度L與正向電流。電流增大，發光亮度也近似增大。另外發光亮度也與環境溫度有關，環境溫度高時，復合效率下降，發光強度減小。

5、UVLED熱學特性：小電流下，LED溫升不明顯。若環境溫度較高，UVLED的主波長就會紅移，亮度會下降，發光均勻性、一致性變差。尤其點陣、大顯示屏的溫升對LED的可靠性、穩定性影響更為顯著。所以散熱設計很關鍵。

6、UVLED壽命：UVLED的長時間工作會光衰引起老化，尤其對大功率UVLED來說，光衰問題更加嚴重。在衡量UVLED的壽命時，僅僅以燈的損壞來作為UVLED壽命的終點是遠遠不夠的，應該以UVLED的光衰減百分比來規定LED的壽命，比如百分之35，這樣更有意義。

7、大功率UVLED封裝：主要考慮散熱和出光。散熱方面，用銅基熱襯，再連接到鋁基散熱器上，晶粒與熱襯之間以錫片焊作為連接，這種散熱方式效果較好，性?xún)r(jià)比較高。出光方面，采用芯片倒裝技術，并在底面和側面增加反射面反射出浪費的光能，這樣可以獲得更多的有消出光。

以上這些知識都是有關于UVLED，不知大家在看完之后都學到了哪些知識呢，其實這些知識對于你們來說都是有很大幫助的，因?yàn)楹芏嗳藢?duì)于UVLED是不太了解的，所以大家對于以上這些知識都好好看看吧。
