詳細規格：

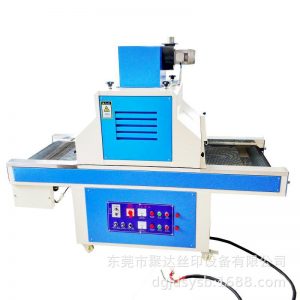

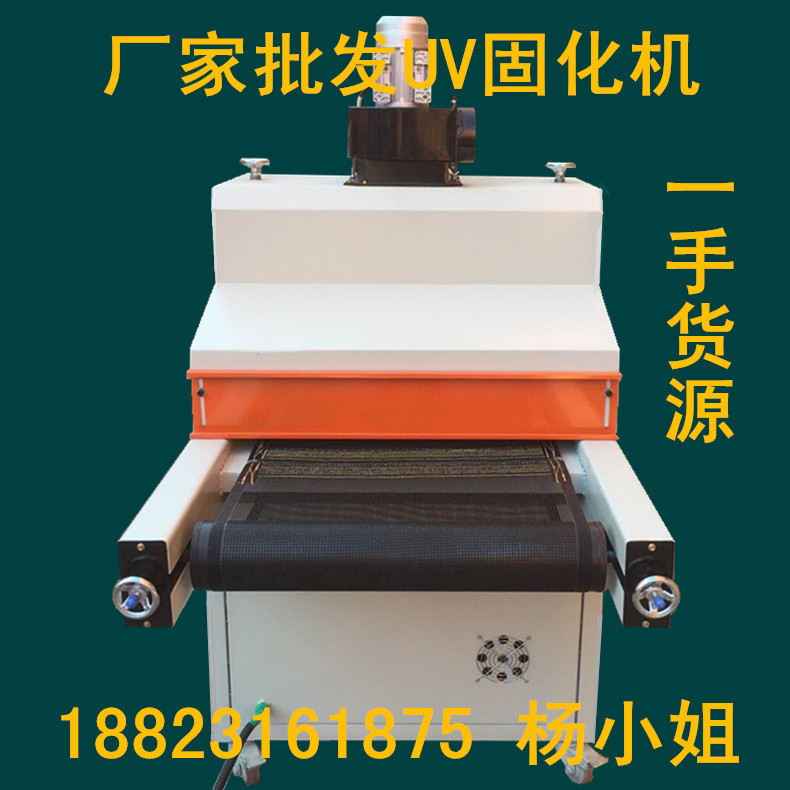

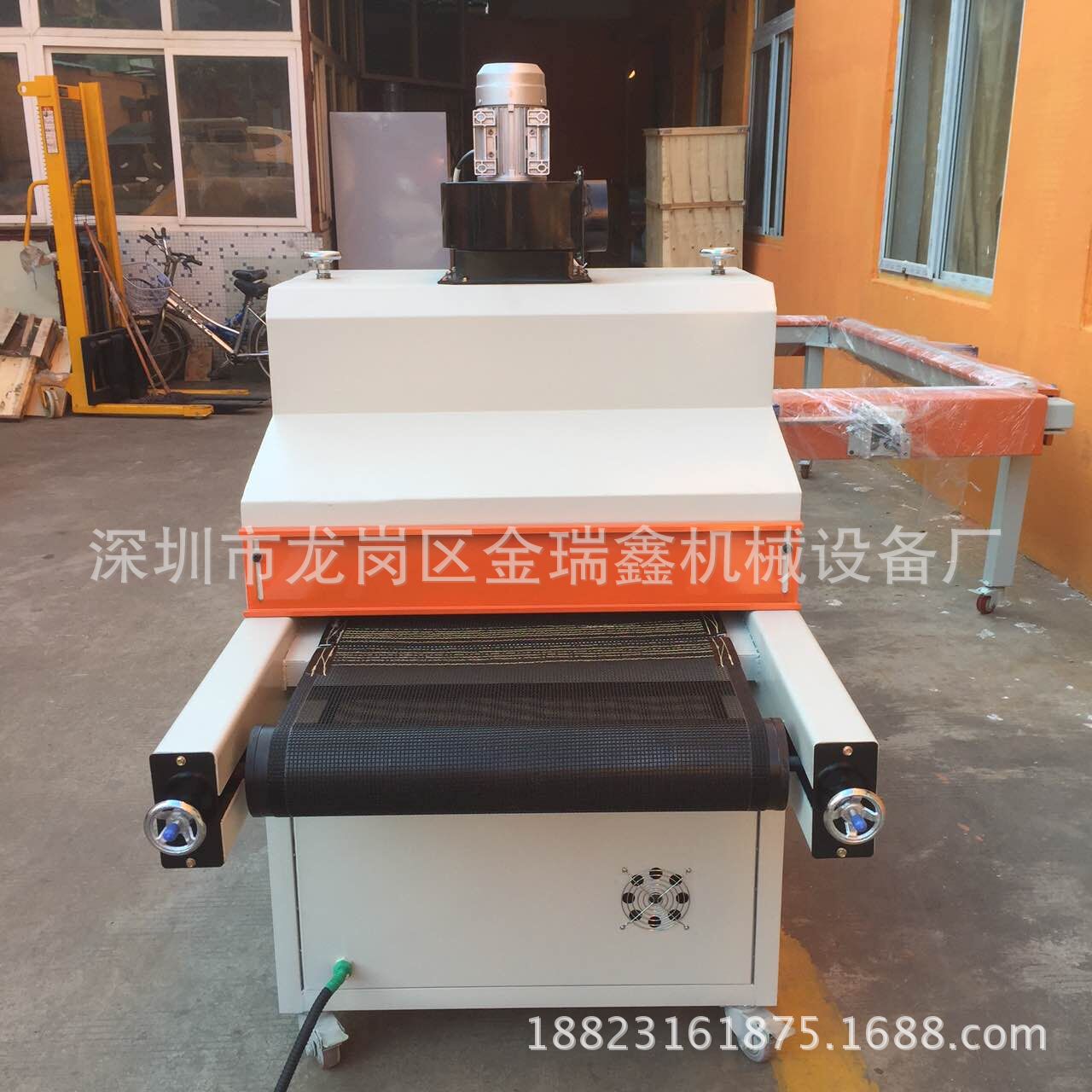

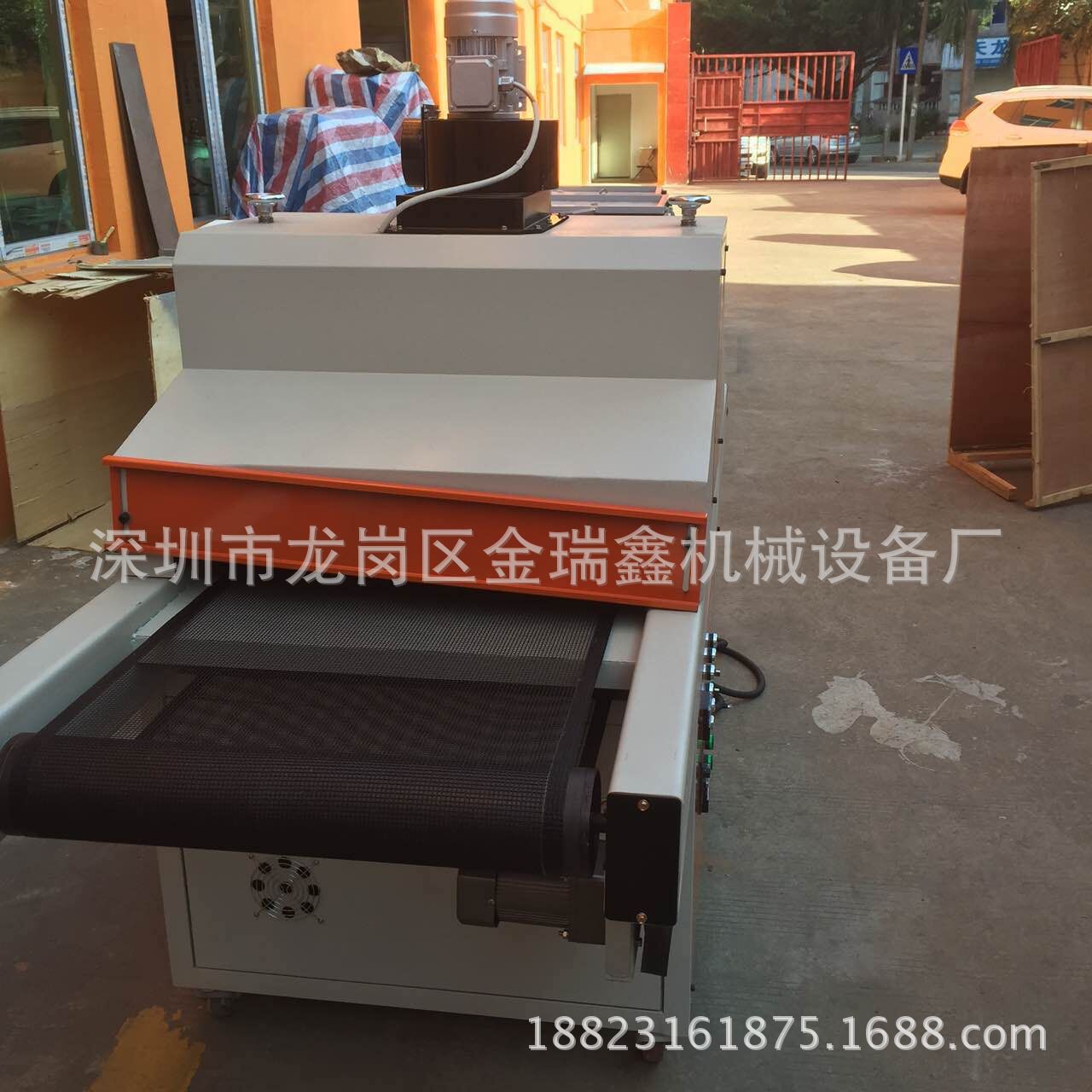

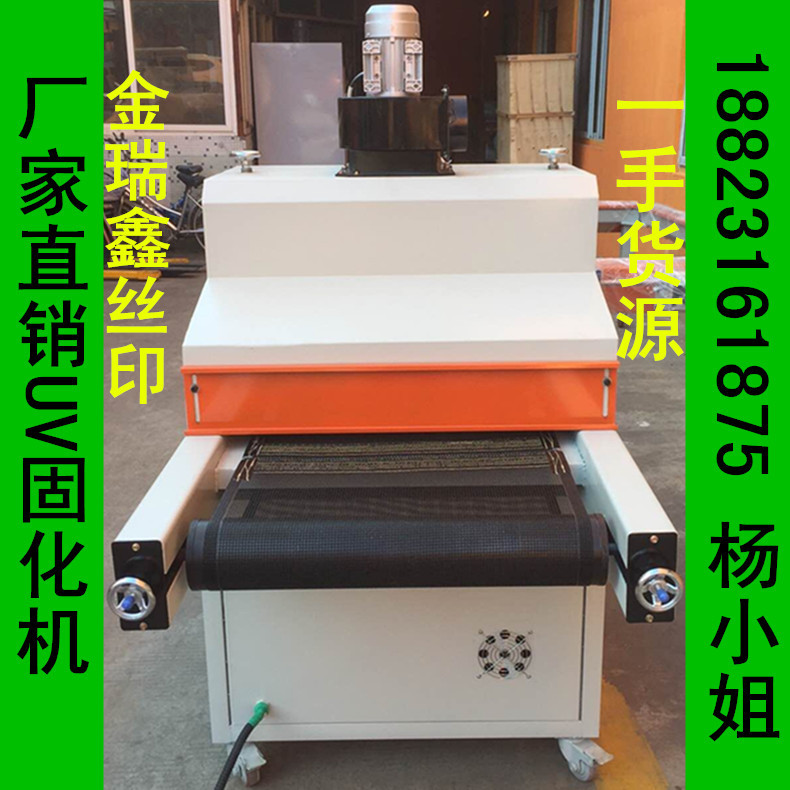

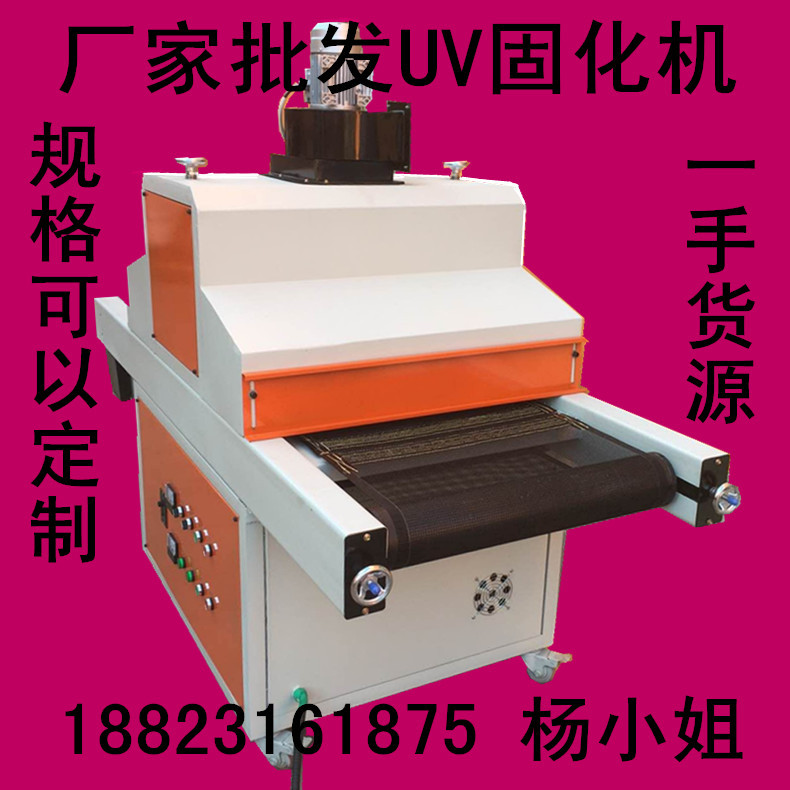

一、設備名稱：立式UV光固機

二.設備型號：TR-UV2.0米

三、本機應用范圍：這是一種傳送式UV固化裝置，廣泛用于手機外殼、薄膜開關、電子塑膠外殼UV表面漆涂裝；用于在固化電子元件、液晶片、端子膠封、手機組件粘合、塑膠組件粘合及LCD等

 四、主要技術參數：

1、            外形尺寸：2000×830X1500mm2、            進料長：500mm；出料長：500 mm；                               3、            網帶寬度：600mm；               4、            網帶材質：特氟龍網帶；5、            總高度：1500mm；    6、            進料口高度：10~120mm；7、            燈管功率：3KW/2支，燈管照射高度可手動調節；8、            燈管照射寬度：700mm； 9、            排風機：370W；10、       波峰值：365nm；11、       安裝時間約3分；12、       燈管壽命平均1,000小時(保證800小時)；13、       傳送電機：60W/1臺；14、       傳動速度：1-5m/min，傳動速度無級可調；15、       傳動形式：鏈條；16、       調速形式：電子調速；17、       電源：三相380V；18、       凈重量：130kg；19、       總功率：6.75KW20、       毛重量：150kg。性能特點：1、隧道式結構使整機遮光性好，對操作者無傷害；
2、聚光性設計，配置進口鎂鋁合金反光燈罩，效率比普通光固機提高40%；
3、進口鐵氟龍或不銹鋼網帶，耐高溫，進口變頻調速電機，輸送速度平穩；
4、瞬時干燥，使承印物表面達到高硬度、高光澤、耐摩擦、耐溶劑之效果；
5、裝配精致辭的排風系統，對溫度有調節，避免特殊產品變形的影響；
6、采用UV光源變壓器，使用方便可靠。 適用范圍：適用于各種柴紫外線（UV）油墨的光固化，
UV磨砂、UV凸油等多種工藝結合的產品的光固化。操作程度： 1、開始程序：接通所有電源－按“總開”－接通“傳動”－調節“傳動調速”－打開風機開關－啟動UV燈開關—工作 2、停止程序：關閉UV燈開關－停止“傳動”—繼續送風10分鐘－關閉風機開關－按“總停”（注：電源間斷一段時間后再接通，否則降低機器使用壽命） 2.3.調整 2.3.1、燈高度調整 燈架與燈箱通過螺栓連接，調節時旋轉下側螺母調整到合適位置，固定后在調節上側螺母使其緊固。2.3.2、傳送系統的調節 打開控制板,露出電動機和鏈條。檢查鏈條用拇指和食指向下按鏈條時，中心會下凹約10mm。如果過于寬松或太緊,加減電機底座上的墊圈至適當程度。3.維護與保養1為延長機器的使用壽命，保證設備正常運行，應在開機前先做設備檢查，發現問題及時糾正。2開機連續運轉半小時，觀察各儀表、指示燈指示是否正常，運轉時有無異樣聲音。如發現不正?，F(xiàn)象時，應立即進行檢查。3每月至少清理一次面板,檢查各部分螺絲是否松脫。4避免用手觸摸燈管，以防汗液、油污影響紫外光透射，若不慎沾染后可用酒精棉擦拭干凈。5燈管及反射罩，每月用酒精擦拭一次，保持其清潔。如果周圍環境惡劣,相應增加清理次數。 6排氣風機應該每三個月清洗一次。清潔風葉，機殼外部及電機外表7向風機各轉動部位加潤滑油，調節風閥傳動機構。緊固各接線端子。檢查風閥傳動機構是否靈活可靠、電線有無破損、電線接頭緊固是否良好。 8如機器較長時間不用，宜將傳送網帶調松，使其處于自由狀態。 9傳動鏈條使用一段時間后，會自然伸長，應及時調整。傳送網帶在使用過程中，由于溫度變化，可能出現跑偏現象，應及時調整。 10保證機器各活動部位的潤滑。主被動托輥、軸承，鏈條和傳動輪應每半年上一次黃油；其他部位及電機一年一次。前后輥、托輥和傳動網咬合部分不允許使用任何潤滑脂。見下表：
部件名稱油類軸承黃油齒輪黃油鏈條黃油齒輪箱機油
 11每次使用機器后，清理污垢和塵埃，保證網帶運轉自如。 12經常檢查機器插頭與插座接觸是否良好，如機器正常運行時，發現電纜發熱發燙，我們一定要停機，來及時的更換電纜，以免發生火災。 13機內電氣線路不得隨意改動。出現故障，及時檢修，非專業維修人員不得擅自拆換。 4.常見故障及排除
故障現象系統分析故障排除機器不啟動電源斷開接通電源“總停”按下按“總開”  網帶不移動網帶及鏈條出現卡阻排除卡阻物調速電源保險絲熔斷更換保險絲電動機出故障檢查電動機   光強度不足 UV燈開關接觸不良檢修，必要時更換排風口的開度不合適調節派風口的開度燈接觸不良緊固接線柱UV燈老化更換燈管鎮流器出現故障檢修，必要時更換電容器出現故障檢修，必要時更換  通風不良電磁開關接觸不良調整并緊固發動機工作性能不佳檢查調整，必要時更換風機工作性能不佳檢查調整，必要時更換風機旋向反更換接線位置
 注意事項：

1、機器運行時，請不要來回?fù)軇?dòng)UV燈開關和總開關按鈕。 2、風機旋向應與所標箭頭一致。否則,機器內部溫度將會運作失常。 3、不要隨意改變UV燈輻照距離。 4、當UV燈亮起后，檢查燈的電流是否正常。高電流會引起UV燈故障，超額電壓會導致變壓器部件損壞。 5、燈管熄滅后，間隔5分鐘再開啟UV燈。 6、傳送帶過熱，電壓超過額定值，空氣排放量過小等都會引起火災。 7、機器運行中，任意部分非正常斷電，應立即關閉總電源，故障排除后，再行開機。 8、檢查或檢修下面零部件時，應使電容放電，以免出現事故 警告： 1、使用本機前，請?jiān)敿?xì)閱讀說明書 2、請勿長時間直視UV燈，否則會灼傷眼睛 3、高壓電危險 4、維修換件時注意，請關閉總電源。更換燈管，請放凈電容器的存電 5、請勿將手放在傳動部位

，以免發生危險 6、試機時，核對風機的相序是否正確
