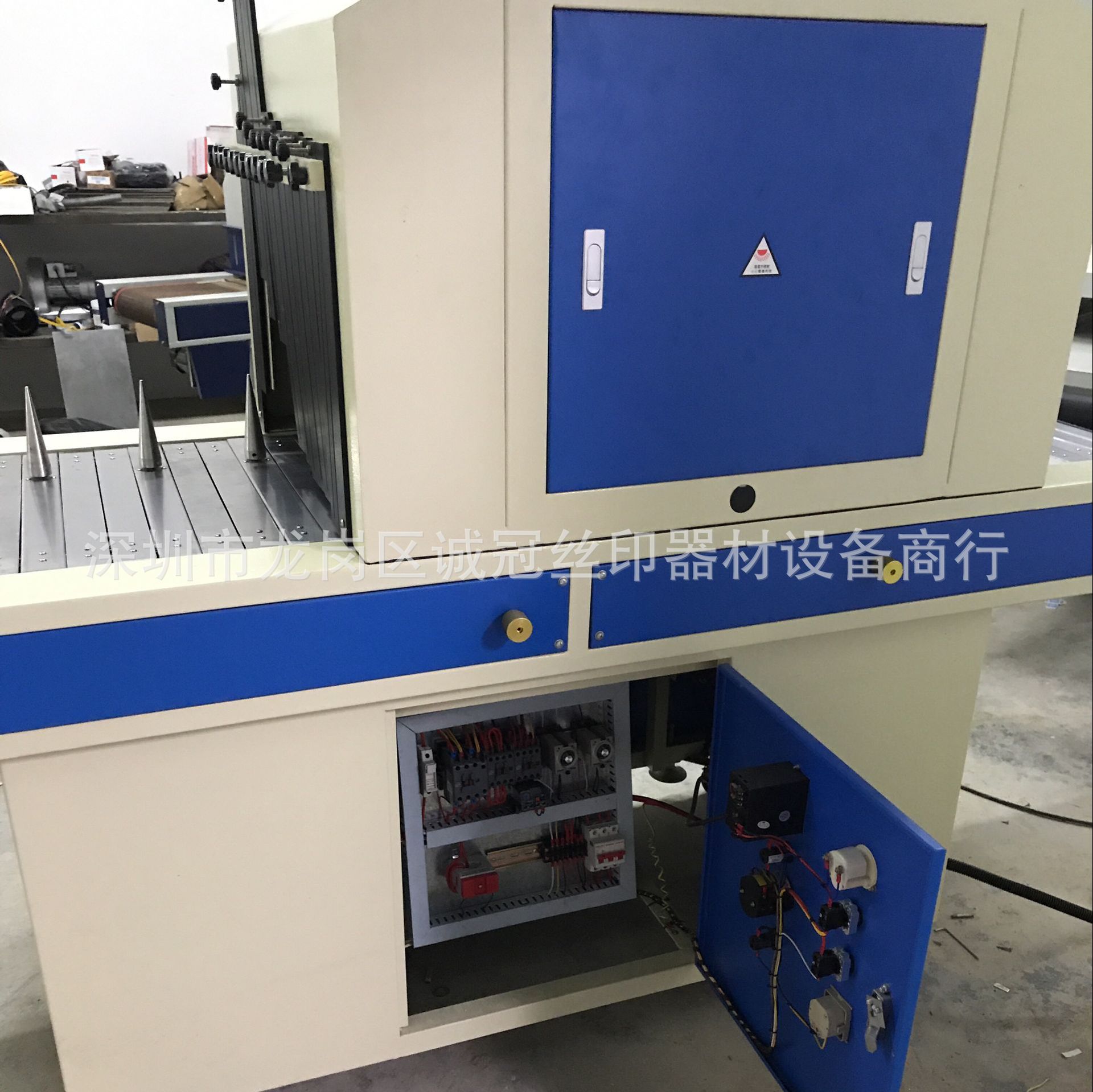

設備名稱：立式UV光固機

二.設備型號：TR-UV1.5米

三、本機應用范圍：

這是一種傳送式UV固化裝置，廣泛用于手機外殼、薄膜開關、電子塑膠外殼UV表面漆涂裝；用于在固化電子元件、液晶片、端子膠封、手機組件粘合、塑膠組件粘合及LCD等

三、主要技術參數：

1、             外形尺寸：1500×630；

2、             進料長：400mm；

出料長：400 mm；

3、               網帶寬度：400mm；

1、             網帶材質：特氟龍網帶；

2、             進料高度：148mm；

3、             進料口高度：10~120mm；

4、             燈管功率：2.0KW/2只，燈管照射高度可手動調節；

5、             燈管照射寬度：600mm；

6、             排風機：250W；

7、             波峰值：  365nm；

8、             安裝時間 約3分；

9、             燈管壽命 平均1,000小時(保證800小時)；

10、         傳送電機：25W/1臺；

11、         傳動速度：1-5m/min，傳動速度無級可調；

傳動形式：鏈條

本機主要用于各種瓶狀、圓桶狀及平、曲面物件表面印刷后的UV油墨的光固以及電路板元件,玻璃粘膠,電子元件,液晶片,端子膠封,手機組件粘合,塑膠組件粘合及LCD行業UV膠的干燥固化.

.采用封閉式結構、電子調速，輸送帶傳送方式.采用整套進口UV系統，光固效果顯著，堅固耐用.機器上裝有抽風系統

UV固化機用途及特點

1.1、用途

本機適用于UV感光性涂料、油墨、接著劑的涂裝、接著、注型或多種材料的印刷表面在瞬間進行固化干燥。

1．印刷方面：廣泛使用于網版印刷、平板印刷、凸版印刷、自粘商標、金屬銘牌、PC、PVC、ABS、PS、壓克力、特多龍、玻璃、陶瓷、電子零件、單面電路板等。

2．涂裝方面：木材表面光亮涂裝、紙面上光、塑膠地磚、PU成皮上光、光纖線表面涂裝等。

3．接著方面：電路板CHIP零件之接著、各種電子零件、玻璃之接著、液晶片、端子封膠之接著。

4．注型方面：裝飾用彩盤器皿、裝飾用佩帶品（紐扣、胸針、發夾、皮帶扣等）。

1.2、特點

1．瞬間干燥，生產效率高。

2．干燥后能使印件表面達到高硬度、高光澤，耐磨擦、耐溶劑的效果。

3．傳動采用輥軸傳送，變頻無級調速。

4．輸送帶防偏移，保證輸送順暢。

5．選用優質高效燈管，燈室強制式排熱，延長燈管壽命，保護干燥物品不會受熱變形。

6．箱體表面全噴塑處理，美觀大方，耐腐蝕。

該機造型新穎，結構合理，有效工作面積大，功能全，操作簡單，維修調方便，噪音小，可靠性高，成本低，能耗少，生產效率高。

2.操作與調整

2.1使用前的準備

1、將設備安裝于通風良好，無腐蝕性氣體,遠離熱源，陽光不直射的地方。機器必須遠離墻壁至少1米,便以控制面板的操作和維修。

2、放置好機器后，用水平儀檢測機器是否水平。

3、檢查各緊固件是否牢固，鏈條及活動件是否有潤滑油。

4、檢查電源、接地電纜及各電器元件。

5、調整擋光板的位置。

6、檢查出風口的開度。

7、調節燈管的高度及網帶的松緊度。

2.2.操作程序

1、開始程序：接通所有電源－按“總開”－接通“傳動”－調節“傳動調速”－打開風機開關－啟動UV燈開關—工作

2、停止程序：關閉UV燈開關－停止“傳動”—繼續送風10分鐘－關閉風機開關－按“總停”（注：電源間斷一段時間后再接通，否則降低機器使用壽命）

2.3.調整

2.3.1、燈高度調整

燈架與燈箱通過螺栓連接，調節時旋轉下側螺母調整到合適位置，固定后在調節上側螺母使其緊固。

2.3.2、傳送系統的調節

打開控制板,露出電動機和鏈條。檢查鏈條用拇指和食指向下按鏈條時，中心會下凹約10mm。如果過于寬松或太緊,加減電機底座上的墊圈至適當程度。

3.維護與保養

1為延長機器的使用壽命，保證設備正常運行，應在開機前先做設備檢查，發現問題及時糾正。

2開機連續運轉半小時，觀察各儀表、指示燈指示是否正常，運轉時有無異樣聲音。如發現不正?，F(xiàn)象時，應立即進行檢查。

3每月至少清理一次面板,檢查各部分螺絲是否松脫。

4避免用手觸摸燈管，以防汗液、油污影響紫外光透射，若不慎沾染后可用酒精棉擦拭干凈。

5燈管及反射罩，每月用酒精擦拭一次，保持其清潔。如果周?chē)h(huán)境惡劣,相應增加清理次數。

6排氣風機應該每三個月清洗一次。清潔風葉，機殼外部及電機外表

7向風機各轉動部位加潤滑油，調節風閥傳動機構。緊固各接線端子。檢查風閥傳動機構是否靈活可靠、電線有無破損、電線接頭緊固是否良好。

8如機器較長時間不用，宜將傳送網帶調松，使其處于自由狀態。

9傳動鏈條使用一段時間后，會自然伸長，應及時調整。傳送網帶在使用過程中，由于溫度變化，可能出現跑偏現象，應及時調整。

10保證機器各活動部位的潤滑。主被動托輥、軸承，鏈條和傳動輪應每半年上一次黃油；其他部位及電機一年一次。前后輥、托輥和傳動網咬合部分不允許使用任何潤滑脂。見下表：

11每次使用機器后，清理污垢和塵埃，保證網帶運轉自如。

12經常檢查機器插頭與插座接觸是否良好，如機器正常運行時，發現電纜發熱發燙，我們一定要停機，來及時的更換電纜，以免發生火災。

13機內電氣線路不得隨意改動。出現故障，及時檢修，非專業維修人員不得擅自拆換。

4.常見故障及排除

5、注意事項與警告

注意事項：

1、機器運行時，請不要來回?fù)軇?dòng)UV燈開關和總開關按鈕。

2、風機旋向應與所標箭頭一致。否則,機器內部溫度將會運作失常。

3、不要隨意改變UV燈輻照距離。

4、當UV燈亮起后，檢查燈的電流是否正常。高電流會引起UV燈故障，超額電壓會導致變壓器部件損壞。

5、燈管熄滅后，間隔5分鐘再開啟UV燈。

6、傳送帶過熱，電壓超過額定值，空氣排放量過小等都會引起火災。

7、機器運行中，任意部分非正常斷電，應立即關閉總電源，故障排除后，再行開機。

8、檢查或檢修下面零部件時，應使電容放電，以免出現事故

警告：

1、使用本機前，請?jiān)敿?xì)閱讀說明書

2、請勿長時間直視UV燈，否則會灼傷眼睛

3、高壓電危險

4、維修換件時注意，請關閉總電源。更換燈管，請放凈電容器的存電

5、請勿將手放在傳動部位，以免發生危險

6、試機時，核對風機的相序是否正確
