最佳回答：

一、光澤不好、亮度不夠
主要原因：
1.UV光油粘度太小，涂層太薄。
2. 乙醇等非反應(yīng)型溶劑稀釋過(guò)量。
3.UV油涂布不均勻。
4. 紙張吸收性太強(qiáng)。
5. 網(wǎng)紋輥太細(xì)，供油量不足。
解決辦法：根據(jù)紙張的不同情況適當(dāng)提高UV光油的粘度和涂布量。對(duì)滲透吸收性強(qiáng)的紙張，可先行涂布一層底油。
二、干燥不好、光固化不徹底、表面發(fā)粘
主要原因：

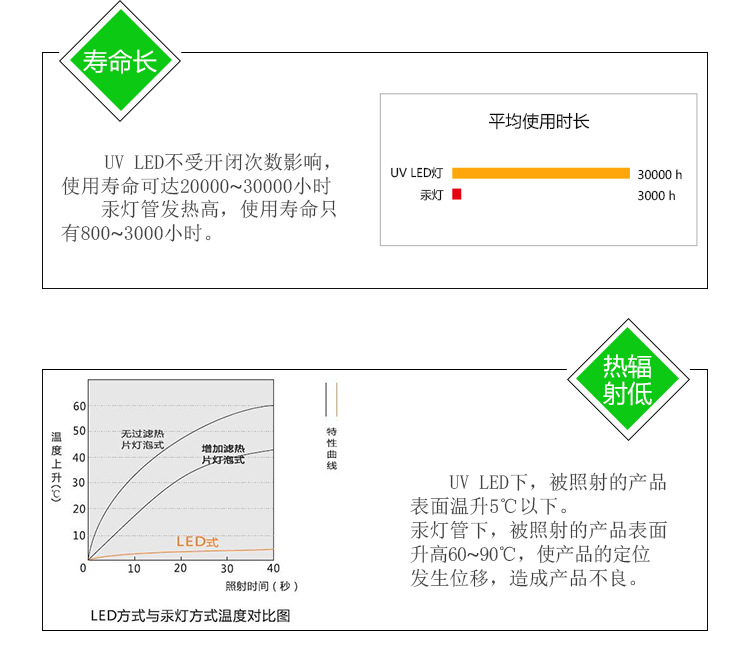

1. 紫外光強(qiáng)度不夠。
2. 紫外燈管老化、強(qiáng)度減弱。
3.UV光油貯存時(shí)間過(guò)長(zhǎng)。
4. 不參與反應(yīng)的稀釋劑加入過(guò)多。
5. 機(jī)器速度過(guò)快。
解決辦法：在固化速度要求小于0．5s的情況下，必須保證高壓汞燈的功率一般不低于120w/cm，燈管要及時(shí)更新，不要等壞了再換。必要時(shí)加入一定量的UV光油固化促進(jìn)劑，加速干燥。
三、印刷品表面UV光油涂不上、發(fā)花
主要原因：
1.UV光油粘度小、涂層太薄。
2. 油墨中含調(diào)墨油或燥油過(guò)多。
3. 油墨表面已晶化。
4. 油墨表面防粘材料(硅油、噴粉)多。
5. 涂膠網(wǎng)輥太細(xì)。
6、施工工藝的問(wèn)題（技術(shù)人員技術(shù)不咋地）。
解決辦法：對(duì)要求UV上光的產(chǎn)品印刷時(shí)必須采取相應(yīng)措施，創(chuàng)造條件，上UV光油時(shí)適當(dāng)涂厚些，必要時(shí)可通過(guò)上底油或更換特殊光油來(lái)解決問(wèn)題。
四、UV上光涂層有白點(diǎn)和針孔
主要原因：
1. 涂層太薄。
2. 網(wǎng)紋輥太細(xì)。
3. 非反應(yīng)型稀釋劑(如乙醇)加入量過(guò)多。
4. 印刷品表面粉塵等較多。
解決辦法：生產(chǎn)環(huán)境及印刷品表面均應(yīng)保持清潔，增加涂層厚度。也可加入少量平滑助劑。稀釋最好采用參與反應(yīng)的活性稀釋劑。
五、表面涂布不勻，有條紋及桔皮現(xiàn)象
主要原因：
1.UV光油粘度過(guò)高。
2.涂膠網(wǎng)紋輥網(wǎng)線太粗（涂布量過(guò)大）、表面不光滑
3. 涂布?jí)毫Υ笮〔痪鶆颉?br />4.UV光油的流平性差。
解決辦法：降低UV光油粘度、減少涂布量。壓力調(diào)整均勻。涂布輥應(yīng)磨細(xì)、磨光?？杉尤牍饬苛髌絼?。
六、UV光油附著力不好
主要原因：　
1、印刷品油墨表面晶化。
2、印刷油墨中的助劑不合適。
3、UV光油本身黏附力不足。
4、光固化條件不合適。
解決辦法：印刷工藝要提前考慮上光條件；在已印好的產(chǎn)品上涂布增強(qiáng)附著力的底油。
七、UV光油變稠、有凝膠現(xiàn)象
主要原因：
1、UV光油儲(chǔ)存時(shí)間過(guò)長(zhǎng)。
2、UV光油未能完全避光儲(chǔ)存。
3、UV光油儲(chǔ)存溫度偏高。
解決辦法：注意UV光油的有效使用期并嚴(yán)格避光儲(chǔ)存，儲(chǔ)存溫度以5~25℃為宜。
八、殘留氣味大
主要原因：
1、UV光油固化不徹底。
2、紫外光不足或UV燈管老化。
3、UV光油抗氧干擾能力差。
4、UV光油中非反應(yīng)型稀釋劑加入過(guò)多。
解決辦法：UV光油固化必須徹底，并要加強(qiáng)通風(fēng)，必要時(shí)更換光油品種。
