綠油即液態2113光致阻焊劑，是一種丙烯5261酸低聚物。作為一種保護層，涂4102覆在印制電路板不需焊接的線路和基1653材上，或用作阻焊劑。目的是長期保護所形成的線路圖形。

其顯著作用如下：

（1）防止導體電路的物理性斷線；

（2）焊接工藝中，防止因橋連產生的短路；

（3）只在必須焊接的部分進行焊接，避免焊料浪費；

擴展資料：

化學成分：

丙烯酸低聚物[C6H4OCH2CH(OH)CH2COOCH=CH2CH2)n]，

丙烯酸單體[(CH2=CHCOOCH2)3CCOH2OH3]，色素[SiO2，TaLc]

綠油通常是乙炔氫化的副產物，其粘度相對較大。 應通過綠色油塔除去加氫脫乙?；?/p>

液體光學圖像焊接油墨的主要成分包括：具有照相性能的環氧樹脂和丙烯酸樹脂，如丙二醇環氧樹脂，酚醛清漆環氧樹脂，中酚環氧樹脂和乙基氨基甲酸乙酯;

光引發劑如噻噸酮，二苯甲酮，羰基化合物，酮，胺有機金屬化合物等; 二氧化硅粉末等填料; 芳香酯，酸酐，肟等固化劑; 溶劑; 如醚酯; 消泡劑等。 涂布方法通常使用絲網印刷，類似于濕膜。

參考資料：百度百科–綠油

其他答案1：

電路板2113詳解(轉）2007-04-27 09:04 我們要制作一件電子產品，通常是先5261設計電4102路原理圖。在電路原理圖上，1653用各種特定的符號代表不同的電子元器件，并把它們用線連接起來。一個電子工程 師可以通過這些符號和連線清楚地看出電路工作原理和各個各部分的功能。如果電路設計無誤的話，你只需要準備好所需的電子元器件，然后用導線把它們連接起來 就能工作了。早期的電子產品大都如此，如果你家里還有一臺六七十年代的電子管收音機的話，你就可以看到那些凌亂的元器件和縱橫交錯的導線。
好在電子管收音機的電路還算簡單，但如果想做一個比較復雜的產品，比如說一塊電腦主板，你可以想想看，如果還用上面的方法來做會是什么樣的結果。那可能 需要幾萬根電線，然后一根一根地進行焊接，恐怕最熟練的工人也要累趴下。另外，用這樣的方法是無法進行批量生產的。因此我們需要PCB。
PCB是什么
PCB是英文“Printed Circuit Board”的縮寫，直譯就是印制電路板的意思。其含義是：以絕緣材料為基板加工成一定尺寸的板，上面至少有一個導電圖形及所設計好的孔，以實現電子元器件之間的電氣連接，這樣的板稱為印制電路板。
一般來說，PCB是敷銅板經過蝕刻處理得到的。敷銅板有板基和銅箔組成，板基通常采用玻璃纖維等絕緣材料，上面覆蓋一層銅箔（通常采用無氧銅）。銅箔經 過蝕刻后就剩下一段一段曲曲折折的銅箔，這些銅箔稱為走線。這些走線的功能就相當于電路原理圖中的那些連線，它們負責把元器件的引腳連接到 一起。銅箔上鉆有一些孔，用來安裝電子元件，稱為鉆孔。而用于與元件引腳焊接的銅箔則稱為焊盤（Pad）。
顯然，PCB能為電子元器件提供固定、裝配的機械支撐，可實現電子元器件之間的電氣連接或絕緣。另外，我們還可以看到許多PCB上都印有元件的編號和一些圖形，這為元件插裝、檢查、維修提供了方便。
元件可通過哪些方式裝在PCB上
既然我們?cè)谇懊嬉呀?jīng)談到了PCB能為電子元器件提供機械支撐和電氣連接，那么這些電子元件又是如何安裝在PCB上的呢？其實，電子元件有很多種封裝形 式，不同封裝形式的元件在PCB上的安裝方式也是不同的。傳統的電子元件大都是插針式的，體積較大，對于這種元件，需要在PCB上鉆孔后才能安裝。元件引 腳從鉆孔穿過焊接在PCB另一面的焊盤上，焊接完成后還要剪除多余的引腳。但是現在電腦板卡更多采用的是成本低、體積小的SMD表面貼裝元件，因而無需在 PCB上鉆孔，只要粘在設計好的位置上，把元件焊接在焊盤上即可?？稍丝梢灾苯雍附釉赑CB上之外，還可以通過插座安裝。例如大家熟知的BIOS芯 片大多就是用插座安裝在主板上的。
在一些資料中常提到元件面和焊接面的概念。所謂元件面，就是電子元器件所在的那個面，焊接面就是元 件的引腳通過焊錫與PCB上的焊盤連接的那個面，它是我們焊接用的。對于插針式元件，焊點和元件分別處于PCB的兩個面上，元件只能處于元件面，否則將給 焊接帶來巨大的麻煩。對于SMD元件來說，焊點和元件都在一個面上，所以元件可以在PCB的任意一個面甚至兩個面上。
為什么PCB要做成多層
對于最基本的PCB，元件集中在一面，導線則集中在另一面，因?yàn)橹荒茉谄渲幸幻娌季€，所以我們就稱這種PCB為單面板。雙面板的兩面都可以布線，因此布線面積比單面板大一倍，適合用在更復雜的電路上。
對于收音機這種簡單電路來說，使用單面板或雙面板制造就行了。但隨著微電子技術的發展，電路的復雜程度大幅提高，對PCB的電氣性能也提出了更高的要 求，如果還采用單面板或雙面板的話，電路體積會很大，給布線也帶來了很大困難，除此之外，線路間的電磁干擾也不好處理，于是就出現了多層板（層數代表有幾 層獨立的布線層，通常都是偶數）。
使用多層板的優點有：裝配密度高，體積?。浑娮釉骷g的連線縮短，信號傳輸速度提高；方便布線；對于高頻電路，加入地線層，使信號線對地形成恒定的低阻抗；屏蔽效果好。但是層數越多成本越高，加工周期也更長，質量檢測比較麻煩。
我們常見的電腦板卡通常采用四層板或六層板，不過現在已有超過100層的實用印制線路板了。六層板與四層板的區別是在中間，即地線層和電源層之間多了兩個內部信號層，比四層板厚一些。
多層板實際上是由蝕刻好的幾塊單面板或雙面板經過層壓、粘合而成的。雙面板很容易分辨，對著燈光看，除了兩面的走線外，其它地方都是透光的。對于四層板和六層板來說，因?yàn)镻CB中的各層結合得十分緊密，如果板卡上有相應的標記，就沒有很好的辦法進行區分。
過孔（VIA）——電路的“橋梁”
介紹了多層板，大家心中或許會出現一個疑問，層與層之間應該是絕緣的，那它們之間的電路如何發生關系呢？為了實現各層之間的電氣連接，在PCB的絕緣層 上打孔，然后在孔壁上鍍銅，就可以連通內外層電路了，這種孔稱為過孔，通孔或者貫孔等。對于多層板來說，過孔分為幾種：貫穿所有層的穿透式過孔，只能在一 個面看到的半隱藏式過孔和看不見的全隱藏式過孔。
除了通過電鍍形成過孔外，最近還普及了空內填入“導電膏”制作導通孔的方法。導電膏 是在樹脂里加入金屬顆粒的膏狀物，填充到孔里一旦固化，金屬顆粒之間互相接觸，就可以連通電路。這樣形成的孔叫做金屬導通孔，銀顆粒導電膏所形成的孔叫做 “銀導通孔”，最近還開始使用銅顆粒的導電膏。
可以看到，過孔是連接電路的“橋梁”，但是“橋梁”也是不能亂搭的，對于兩點之間的連線而言，經過的過孔太多會導致可靠性下降。
布線的學問
蛇行線的誤區
在許多板卡的試用報告中都可以看到類似這樣的描述：“做工不錯，板上的蛇行線也很多”。也許大家對布線的認識就是從蛇行線開始的，那么蛇行線究竟是怎么一回事呢？
通常所說的蛇行線是指那種呈連續S形變化的布線。直觀地看，需要連接地兩點之間沒有阻礙，本來是可以布成直線連通的，但卻實際采用了蛇行布線。從理論上 來看，蛇行線有這些作用：形成一個微小的電感，抑制線上的信號電流的變化；保證某些線路的等長；能在一定程度上抑制串?dāng)_。可以看出，這只是一種局部的布線 方式，設計人員要根據實際情況來采用，并不能以蛇行線的多少來判斷PCB布線的優劣。
粗細有別
我們?cè)谟^察PCB 時會發現走線有粗有細，粗的地方通常是電源線和地線，而細的則是數據線。這是因?yàn)殡娫淳€和地線要通過比較大的電流，應盡可能粗一些。因此，空余的地方往往 被成片的銅箔覆蓋作為地線。數據線上通過的電流較小，就可以設計得比較細，而且細的連線也更有利于布線。
拐彎也有講究
PCB上的走線不可能全是直線，因此就要涉及到轉向的問題。設計上通常要求走線在轉向時不能是直角，而是45度角（指與線延伸方向的夾角度）左右。這是 因?yàn)橹苯呛弯J角的圖形在高頻電路中會影響電氣性能，而且在高溫情況下容易剝落，所以通常要求走線的轉向處為鈍角或圓角。
PCB的五彩外衣
我們對電腦板卡的第一印象恐怕就是它的顏色，除了最常見的綠色和棕色外，還有藍色、紅色、黑色、紫色等，那么這些顏色到底有什么意義呢？要回答這個問 題，我們先思考一下為什么PCB上其它銅導線不上錫呢。在PCB上除了需要錫焊的焊盤等部分外，其余部分的表面有一層耐波峰焊的阻焊膜，其作用是防止進行 波峰焊時產生橋接現象，提高焊接質量和節約焊料等優點。它也是印制板的永久性保護層，能起到防潮，防腐蝕，防霉和機械擦傷等作用。阻焊膜多數為綠色，所以 在PCB行業常把阻焊油叫成綠油，PCB的顏色實際就是阻焊油的顏色。如果阻焊油加入其它的化學原料就可以改變它的顏色，但是顏色只是起到裝飾作用，對性 能是沒有什么影響的。
看似尋常的細節
安裝孔
安裝孔就是固定板卡的螺絲孔，如果不是用于接地的話，周?chē)?mm內不能用銅箔。這些孔是用于接地的，所以周?chē)幸蝗︺~箔。這樣，板卡的地線通過金屬螺絲與機箱的金屬外殼相連，可以起到屏蔽作用。
基準點
大量采用SMD元件的板卡通常元件非常密集，某些大規模集成電路的引腳排列更加密集，要采用自動化設備對PCB進行元件貼放就要求非常高的精密度。為了 滿足這一要求，通常在PCB上設計有基準點，以幫助自動化設備對準PCB。PCB上通常有全局基準點和局部基準點，在整個PCB的對角線上看到的兩個基準 點是全局基準點，在密間距QFP、TSOP和BGA封裝的元件的對角線上看到的是局部基準點。有了這些基準點，所有的元件就能與PCB上設計的位置精確重 合。
PCB是如何制造出來的
隨便拿一塊主板看看，你可能會覺得不可思議，如此復雜的電路是怎么做成PCB的呢？ 要制作PCB，首先要用專門的軟件（如Protel）設計電路原理圖，然后將原理圖導入PCB設計軟件進行布局，也就是確定每個元器件在PCB上的位置。 位置確定好后，就要軟件中的畫線工具把這些元器件連接到一起，這些線就是PCB上實際的銅箔了。連線是不可以隨意交叉的，交叉就意味著電氣上的連接，只有 電路原理圖中允許連接的才能交叉。所以我們PCB上的銅箔連線都是曲曲折折、繞來繞去的。
PCB圖設計好以后，就可以由工廠來加工了。
可以看到，PCB的制造并不那么簡單。如果是制造多層板，其加工工藝更加復雜，成本也更高。實際上，PCB在電腦板卡的成本中所占的比例是較大的，這就是為什么有的板卡為了降低成本而使用四層板設計的原因。
總的來說，PCB的設計制造是一門復雜的學問，即使市面上那些不起眼的小廠生產的電腦板卡也都是專業PCB工程師設計的。當你購買電腦板卡時，不妨先欣賞一下PCB之美吧。

其他答案2：

綠油，即液態光致阻焊劑2113，是一種丙烯酸低聚5261物，作為一種保4102護層，涂覆在印刷電路板不需1653焊接的線路和基材上，或用作阻焊劑。化工行業中提到的綠油是低級烯烴聚合物，乙炔加氫時的副產品，其黏度比較大。廣州貽順化工綠油退除劑可以清除退除溶解綠油，適用于線路板表面綠油的退除，不傷板，退除綠油后露出光亮銅板。將線路板浸泡在綠油退除劑中大約5-10分鐘后即可取出線路板水洗烘干，方便快捷，綠色環保。

其他答案3：

液態光致阻焊劑（俗稱2113綠油）是一種保護層，涂5261覆在印制電4102路板不需焊接的線路和1653基材上，或用作阻焊劑。目的是長期保護所形成的線路圖形。
液態光成像阻焊油墨主成分包括：具有感光性能的環氧和丙烯酸樹脂，如丙二酚環氧樹脂、酚醛環氧樹脂、中酚環氧樹脂和胺基甲酸乙酯等；光引發劑，如硫雜蒽酮、二苯甲酮、羰基化合物、查酮、胺基有機金屬化合物等；填充劑，如硅石粉；硬化劑，如芳香族脂，酸酐、咪嗟類；溶劑、如醚酯類；消泡劑等等。涂覆方法一般使用絲網漏印，與濕膜類似。
其作用如下：
（1）防止導體電路的物理性斷線；
（2）焊接工藝中，防止因橋連產生的短路；
（3）只在必須焊接的部分進行焊接，避免焊料浪費；
（4）減少對焊接料槽的銅污染；
（5）防止因灰塵、水份等外界環境因素造成絕緣惡化、腐蝕；
（6）具有高絕緣性，使電路的高密度化成為可能。

其他答案4：

阻焊，英文2113為Solder Mask，具有紅、藍、綠、紫、白、黑等5261多種顏色，由于綠色最為常4102用，所以很多人1653也將阻焊稱為綠油。阻焊綠油是大陸的一種通常叫法，臺灣則稱呼為防焊，個人認為這種叫法更為恰當一些。

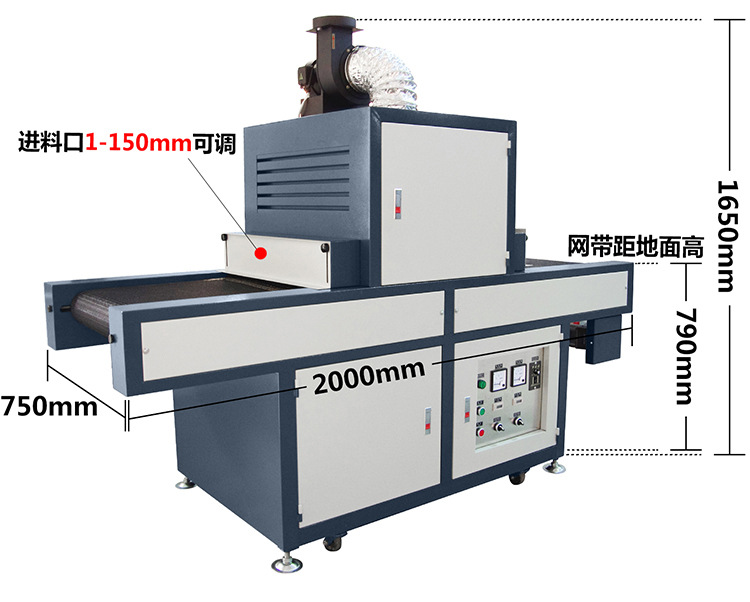

阻焊油墨在使用前是粘稠狀態，通過印刷、預烘、對位、曝光、顯影、后固化等作業流程，將需要在終端客戶進行焊接或組裝的位置全部裸露出來，而不需要焊接或組裝的基材、銅箔位置全部用阻焊油墨覆蓋住，這樣的一層阻焊層具有優良的耐酸堿、耐溶劑、抗高溫等性能。
阻焊層在PCB板上具有幾層作用：1、把線路間的基材覆蓋住，防止線路間的短路。2、把不需要焊接的導電線路全部覆蓋住，防止銅層被氧化，以及在進行表面處理的制程中將導電線路連接短路。3、在客戶端進行回流焊、波峰焊、手動焊接時防止導電線路間、焊盤間上錫短路。
