最佳回答：

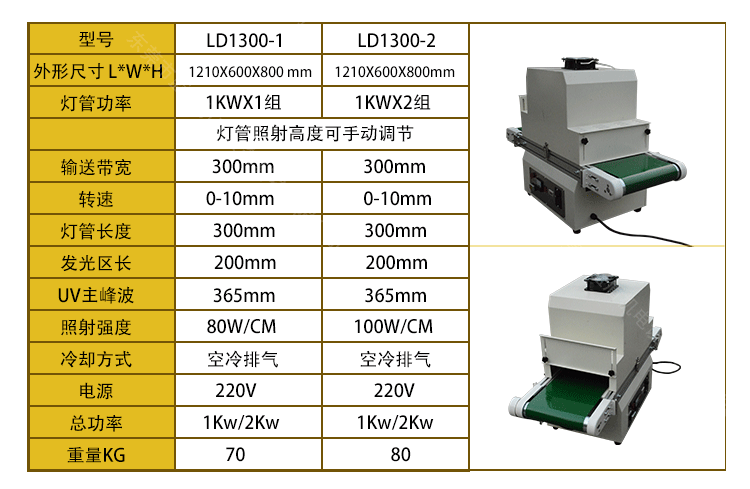

淺綠色透明液體,無需加固化劑和促進(jìn)劑表面涂復(fù),覆膜后用排氣滾滾涂式施工后,放入U(xiǎn)V紫外線燈管下經(jīng)紫外線光照射3-6分鐘即可完全固化.固化后硬度高,施工簡單,經(jīng)濟(jì)實(shí)惠.未經(jīng)紫外光照射的膠水可以重復(fù)使用。適應(yīng)于水晶相框,貼機(jī)板,寶麗板,家具等平面式表面涂層。BM型UV光固化樹脂 淺黃色透明液體 本產(chǎn)品無需加入固化劑和促進(jìn)劑無需復(fù)膜直接噴涂或淋涂經(jīng)高能紫外燈照射下固化. 適應(yīng)于水晶相框,相冊(cè)封面,寶麗板,家具等平面式表面涂層BM型鋼琴烤柒樹脂 淡黃色透明液體 本產(chǎn)品為三組份. 適應(yīng)于水晶相框.廚柜門板.家具涂層. 注: UV光固化樹脂M型UV光固化樹脂(需光膜增光) BM型UV光固化樹脂(不需上光膜增光) 1.UV上光是利用紫外光照射后使樹脂能快速低溫固化,并能形成光亮美觀,豐滿的膜。(1).安全環(huán)保.UV樹脂是一種無溶劑型的樹脂,固含量為100%經(jīng)光照后全部轉(zhuǎn)化成膜.成膜后豐滿光亮,在固化過程中無有害氣體排放,有助于改善作業(yè)環(huán)境和防止大氣污染. (2).生產(chǎn)效率高,基本不受嚴(yán)寒季節(jié)影響,室溫下可快速固化. (3).成膜性能好,UV上光不僅膜光澤高,平整光滑并具有耐熱,抗水,抗劃傷等性能. (4).可操作性強(qiáng).由于UV上光的傳統(tǒng)的固化機(jī)理不一樣,不受涂布時(shí)間的限制,經(jīng)涂布的物件不經(jīng)紫外光的照射不會(huì)固化,有充足的時(shí)間排氣除氣泡,有具清潔好維護(hù),沒有用完的樹脂可繼續(xù)利用,減少浪費(fèi),節(jié)藥成本. (5).可采用刷涂.噴涂.輥涂,淋涂等工藝,涂層可厚可薄,對(duì)于要求膜厚的制品可多涂幾次. 2.UV樹脂固化機(jī)理UV上光的基本原理是利用一定波段的紫外光照射后引發(fā)快速固化反應(yīng),使物體表面形成透明光澤涂層,起到美化裝飾的作用. 由于光固化速度與光的強(qiáng)度成正比,所以為了提高光強(qiáng)度,充分利用光能除選用高能量的紫外燈,還必須將燈與工作的照射距離縮短到最小,如采用低能光源,燈距最好在6-8CM,燈管之間的距離越密越好,最好根根靠.如使用高能高壓燈,照射距離應(yīng)在25-35CM.高能燈會(huì)使溫度升高,使固化速度加快,在操作中應(yīng)綜合把握. 3.UV上光操作中注意事項(xiàng) 光固化樹脂是一種獨(dú)立體的材料,在使用中應(yīng)注意: (1).光固化樹脂不能與其它涂料拼混使用. (2).嚴(yán)禁加入稀釋劑稀釋,如加入稀釋劑會(huì)嚴(yán)重影響固化后效果,豐滿度,硬度都會(huì)達(dá)不到要求,甚至?xí)l(fā)生起泡針眼等(3).采用BM型UV光固化樹脂時(shí),最好采用噴涂的辦法,膜不宜太厚,不論采用自流平或其它辦法,都應(yīng)等氣泡排完后再進(jìn)行紫外燈照射. (4).采用BM型UV光固化樹脂時(shí),工作環(huán)境應(yīng)干凈,應(yīng)無塵操作,因?yàn)椴桓材?防止膜面被污染. (5).采用BM型UV光固樹脂時(shí),最好使用高能光源,效果更好. (6).無論采用何種光源,都要注意燈管的及時(shí)更新,光固化離不開光,光能越強(qiáng),固化效果越好,燈管的使用壽命是有限的,超過使用壽命及時(shí)更換,否則會(huì)影響固化速度和效果.
