產品規格及說明 | |
---|---|
設備品牌:帝龍 | 設備型號:HYGF-1300C |
訂購價格:電話/面議 | 交貨日期:3~30/工作日 |
電源:380v | 包裝:薄膜 |
加工定制:是 | 重量:7000(kg) |
總功率:85(Kw) | 類型:干式復合機 |
復合層數:2(層) | 放卷直徑:600(mm) |
收卷直徑:600(mm) | 機械速度:150(mm) |
外形尺寸:13700*3200*3200(mm) | |
產品標簽:uv固化涂布,紫外線固化,uv膠固化燈,uv固化涂布機,紫外線固化燈,多功能uv膠固化燈,多功能涂布機復合機 | |
咨詢熱線:13715339029 | 售后服務:13715339029 |
技術咨詢:13715339029 | ![]() |
聯系電話:13715339029,13715339029

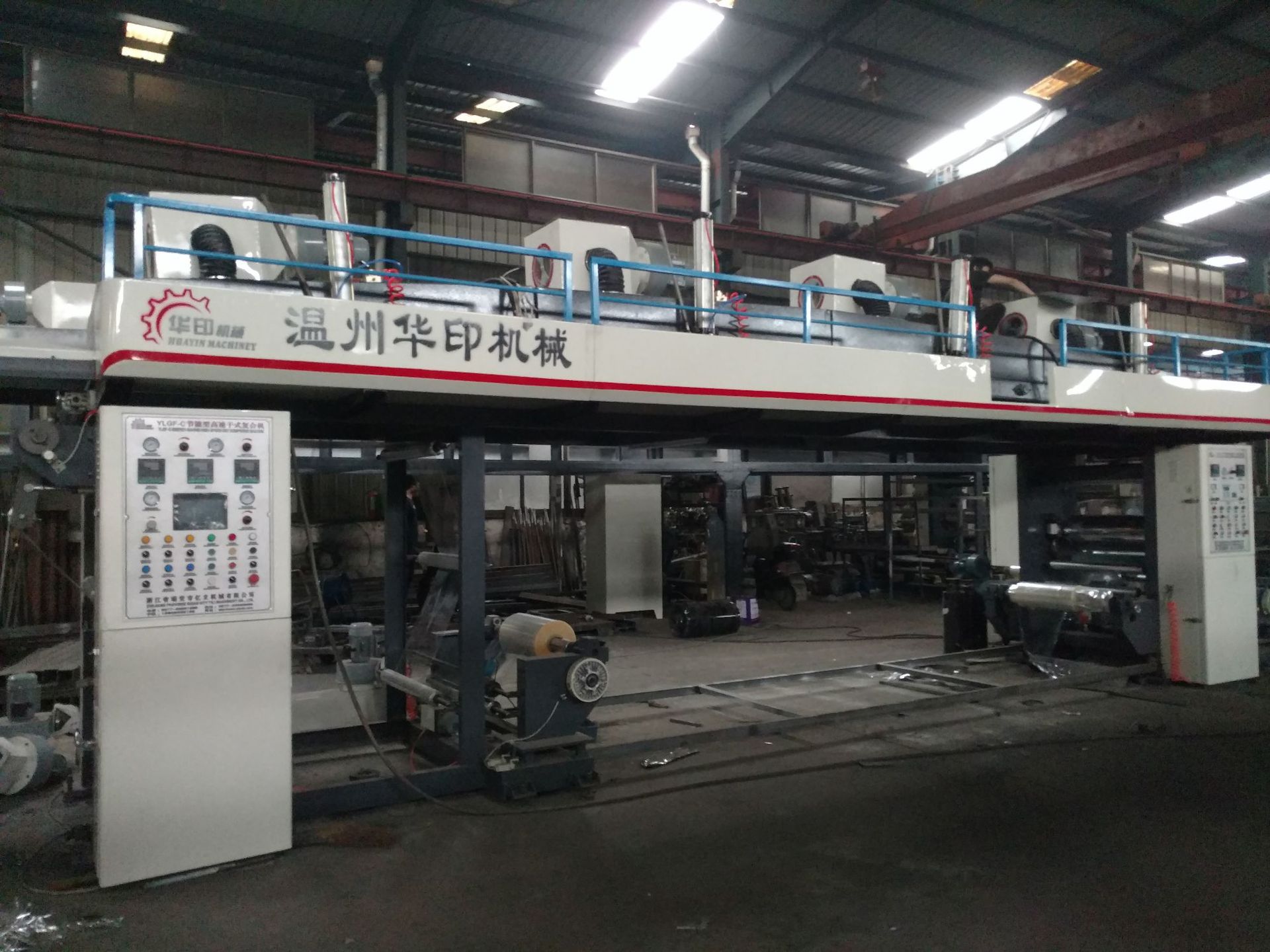

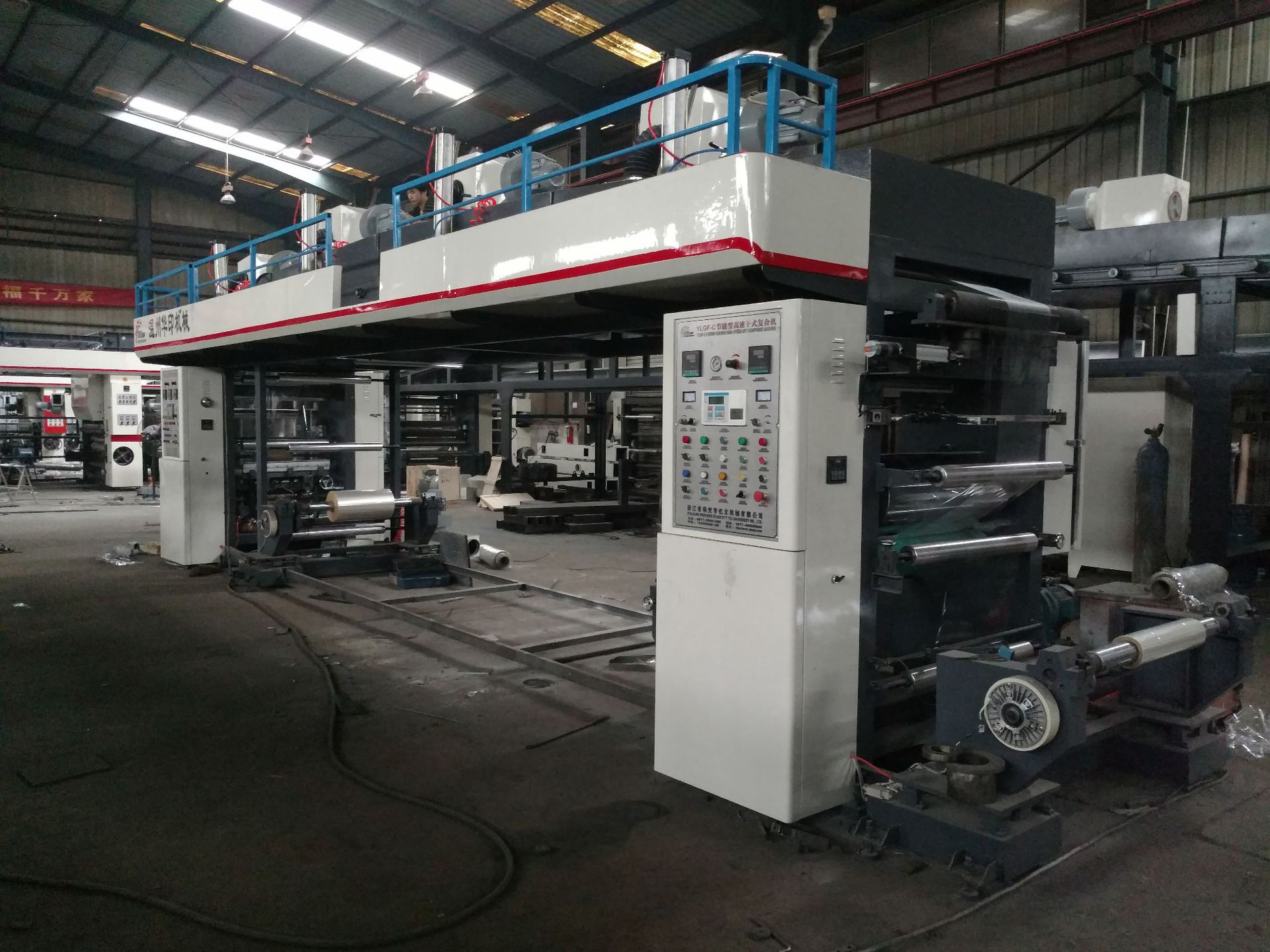

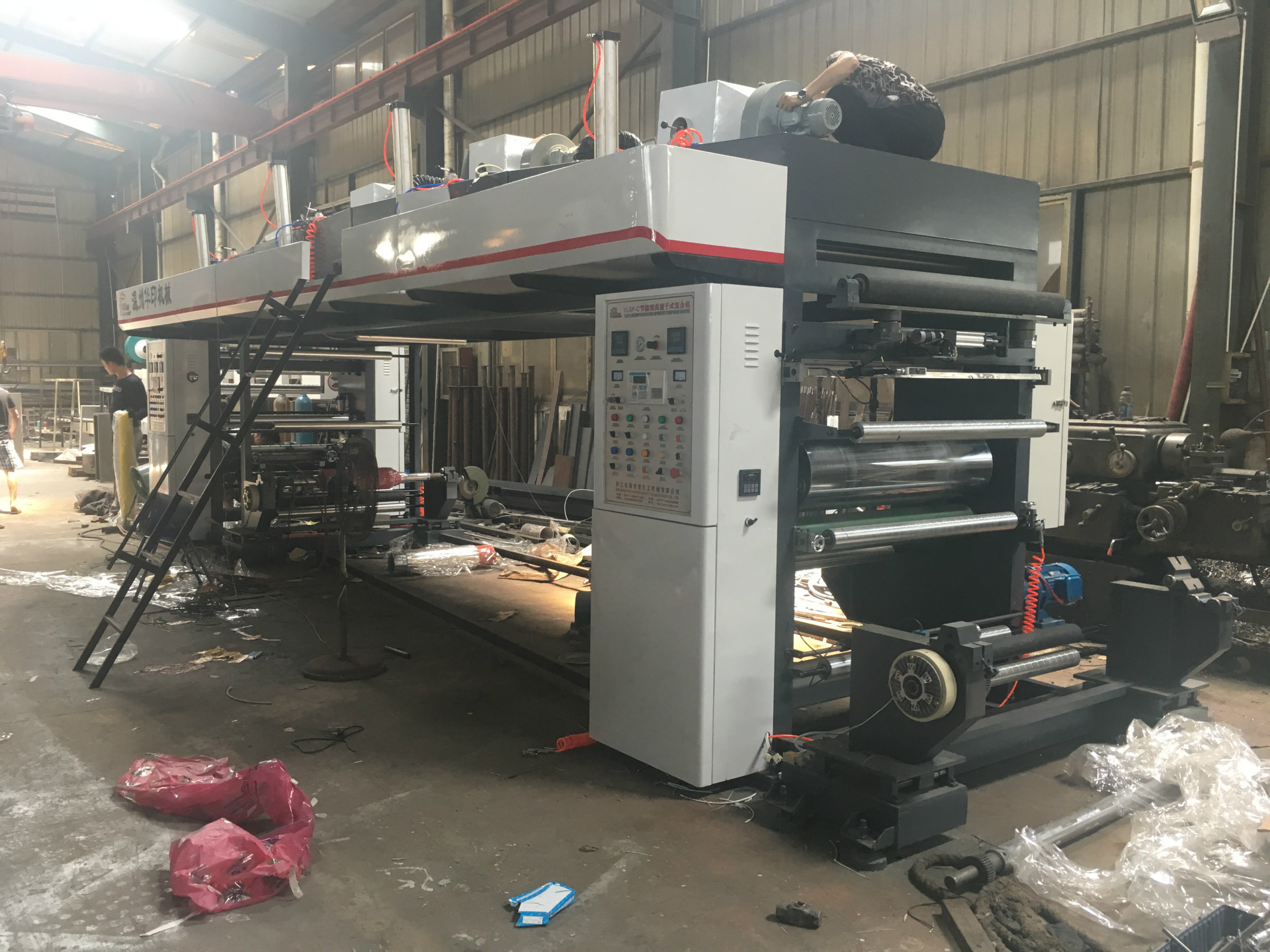

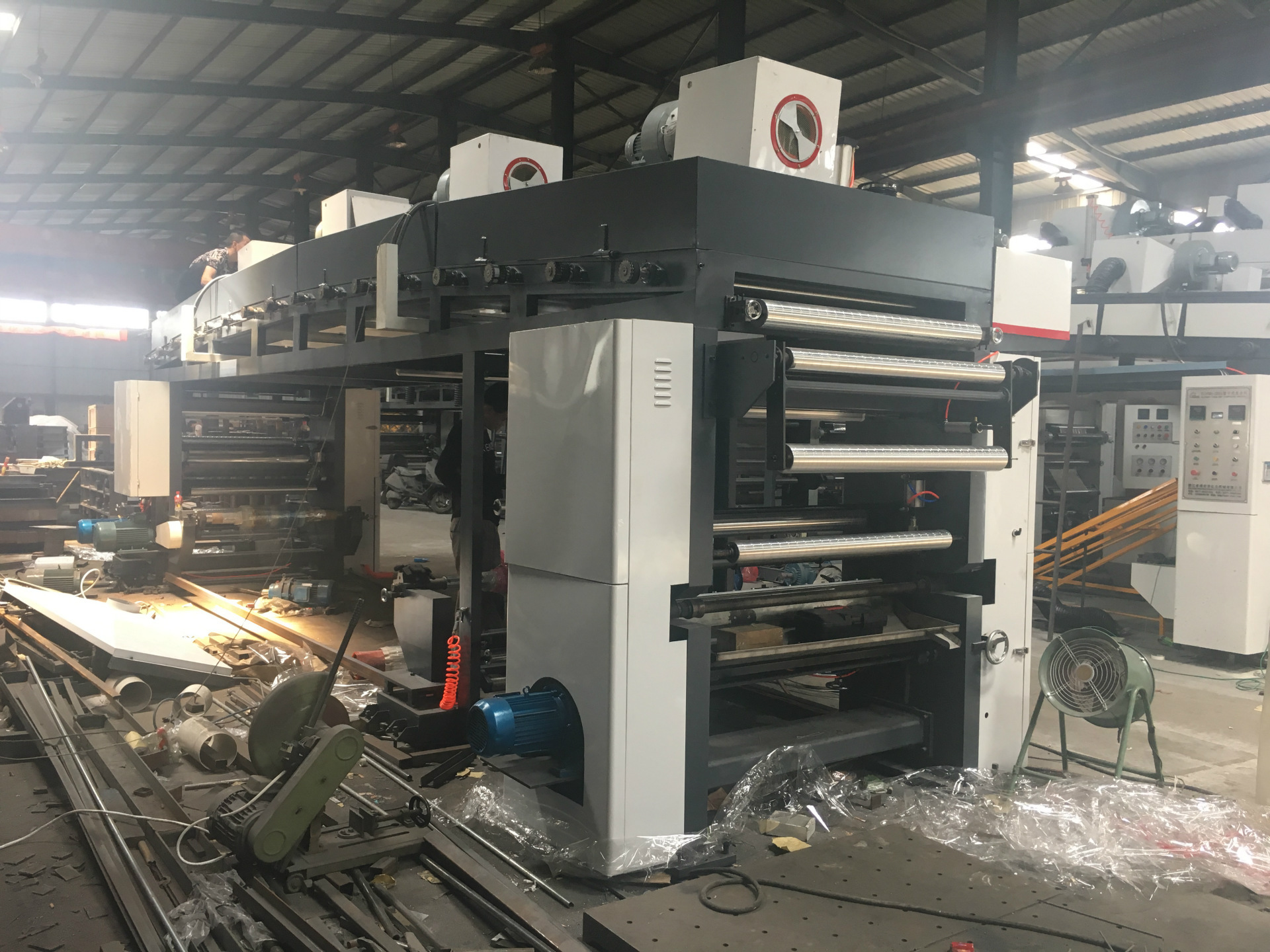

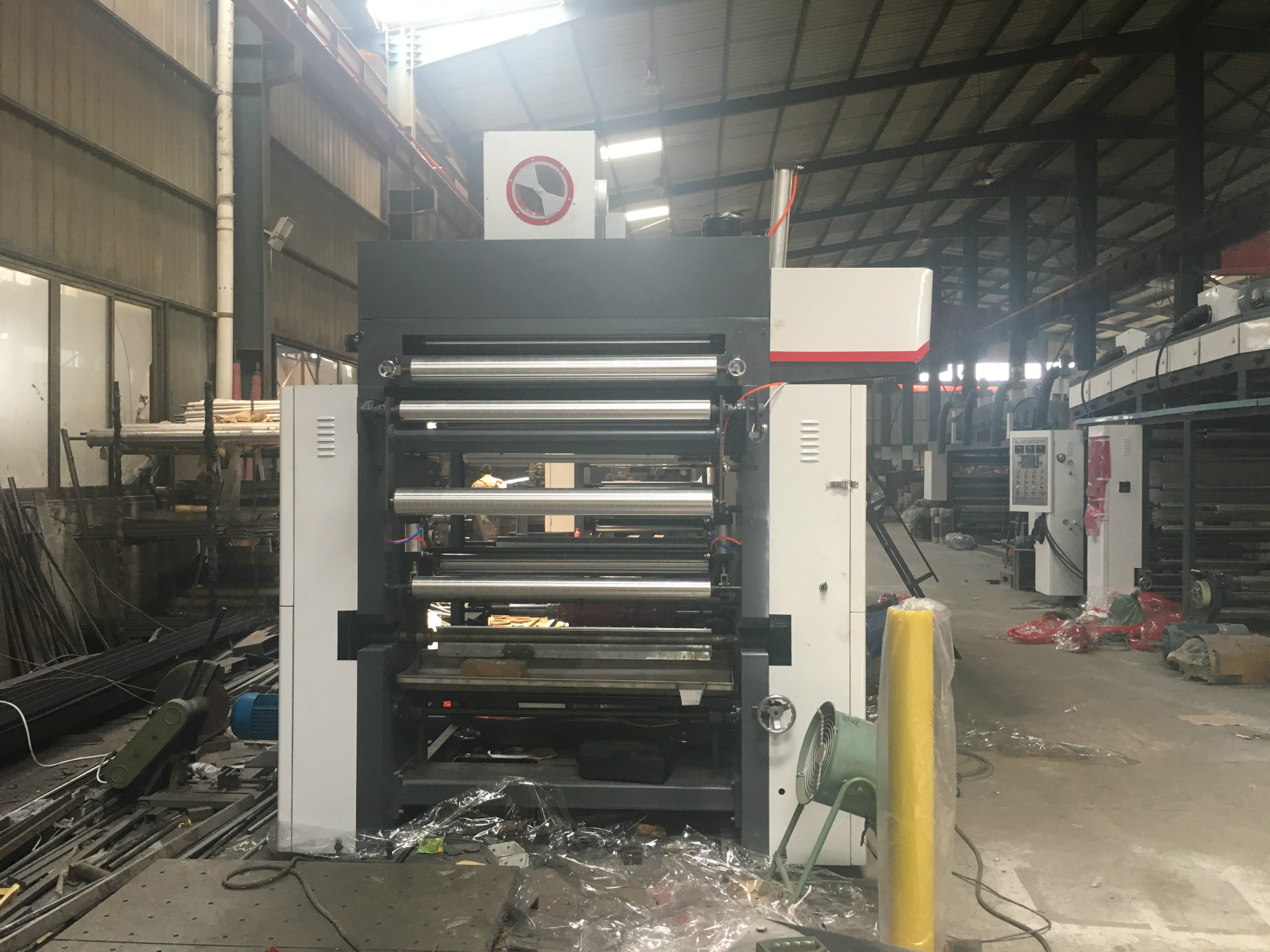

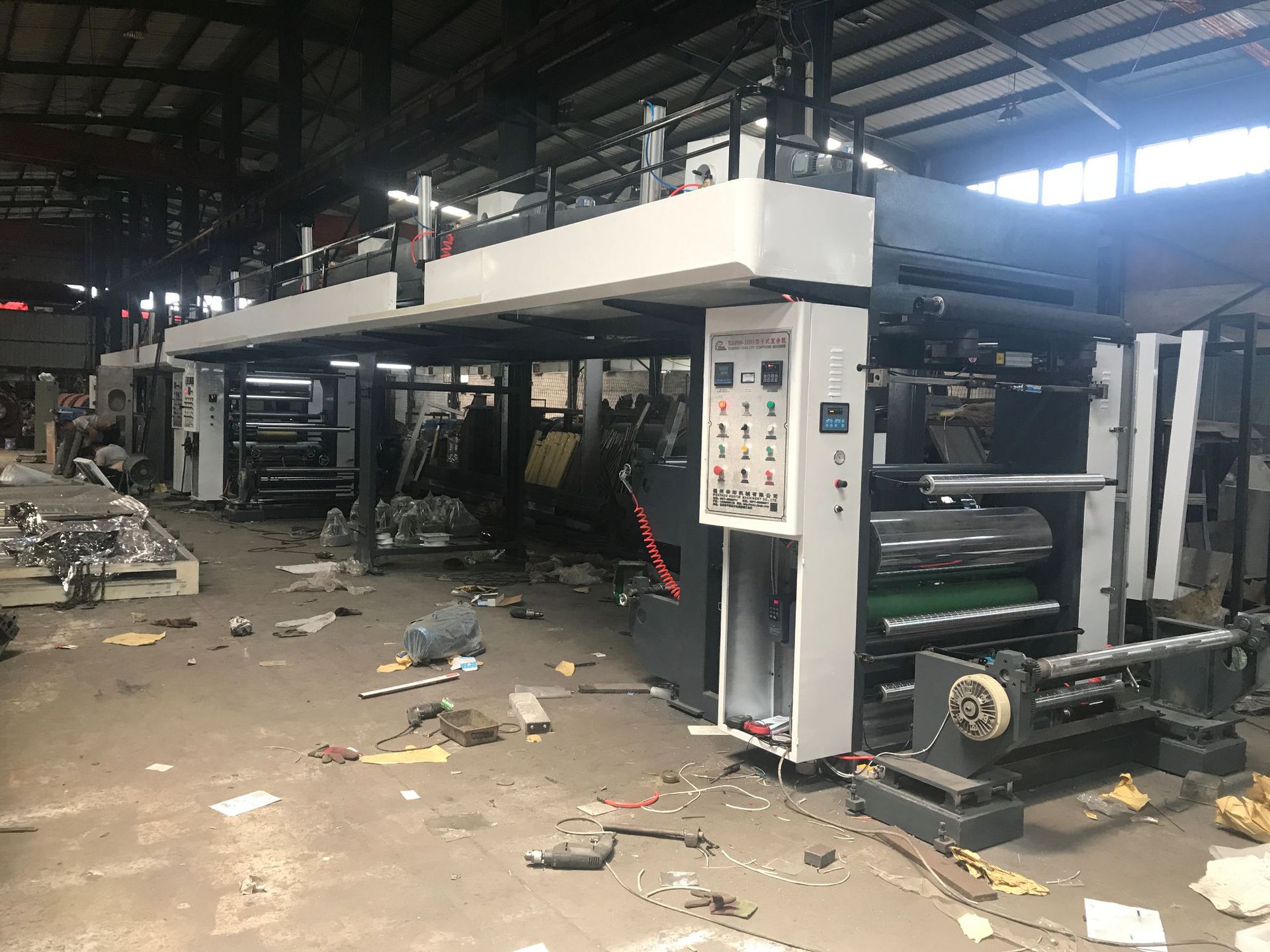

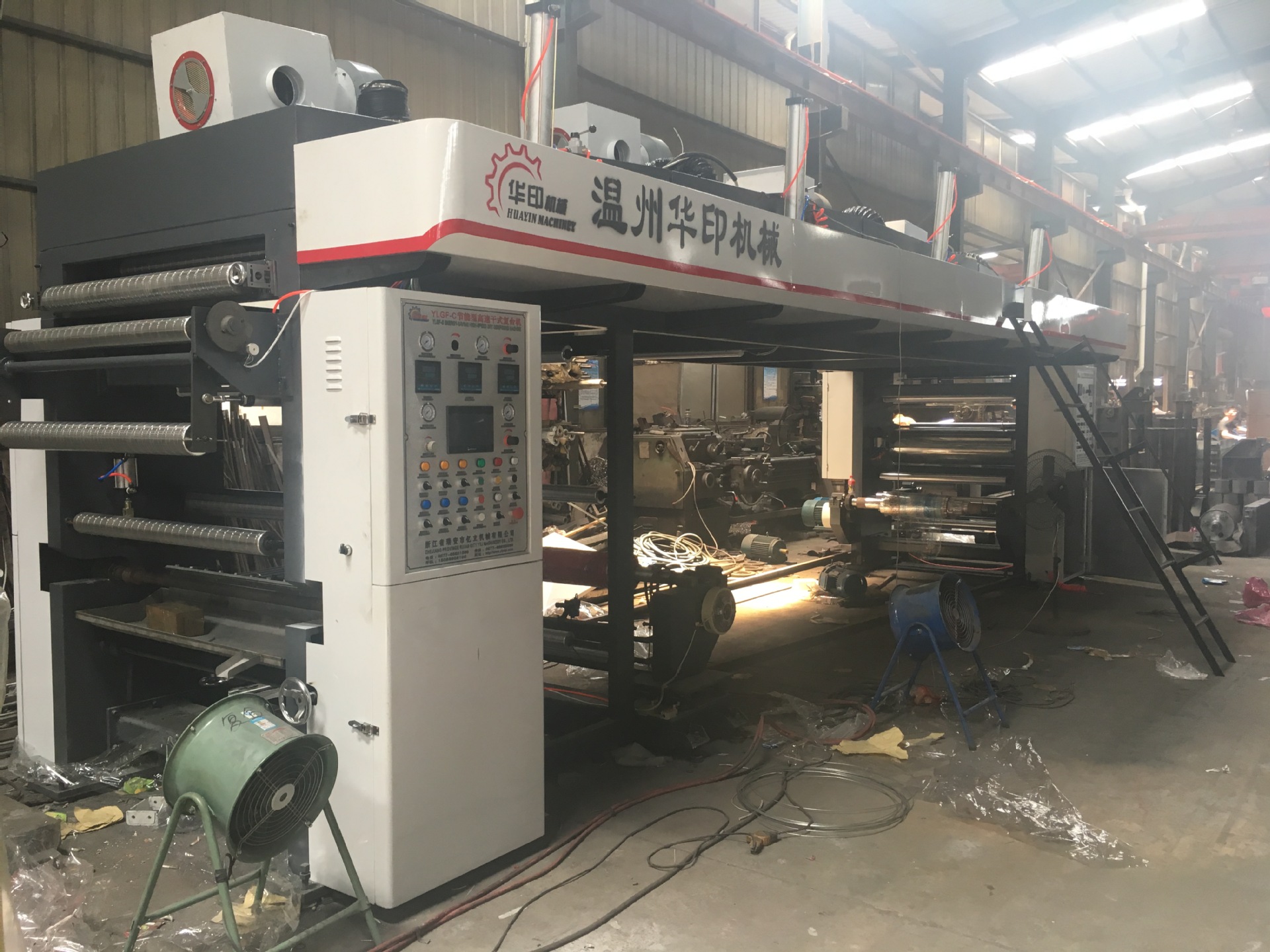

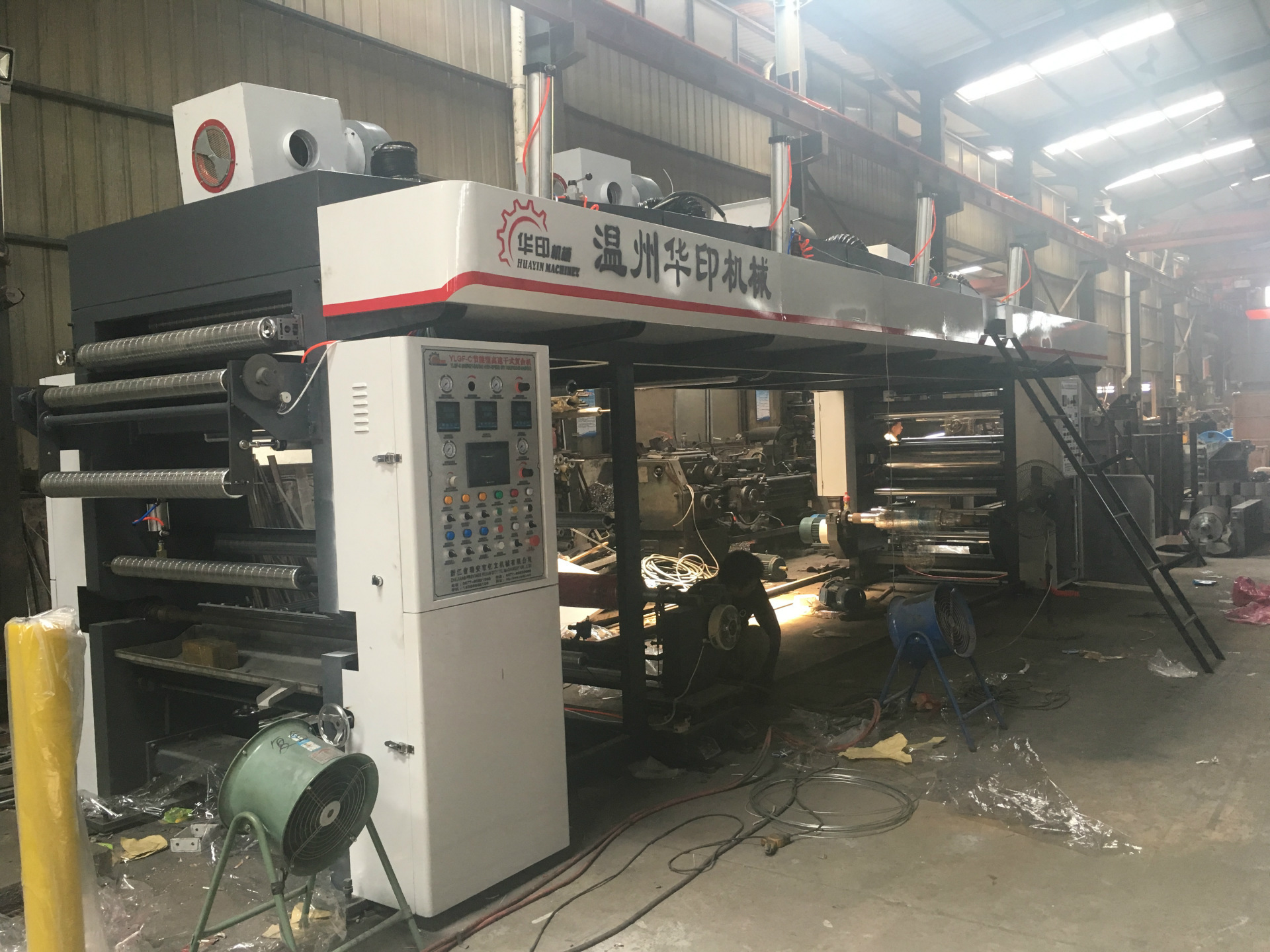

UV轉移剝離多功能復合機
UV膠涂布轉移剝離多功能復合機,需UV燈固化
1、采用大墻板結構,墻板高度1850mm,寬度700mm,厚度100mm
2、整機PLC控制,人機界面操作。
3、機械速度:150米/分,復合速度:10-130米/分。
4、烘道長度:8米氣頂開蓋,四段恒溫加熱。
5、三糾偏:第一放料糾偏,第二放料糾偏,烘道口EPC糾偏。
6、雙變頻同步控制,重型刮刀。
聯系電話:13715339029,13715339029

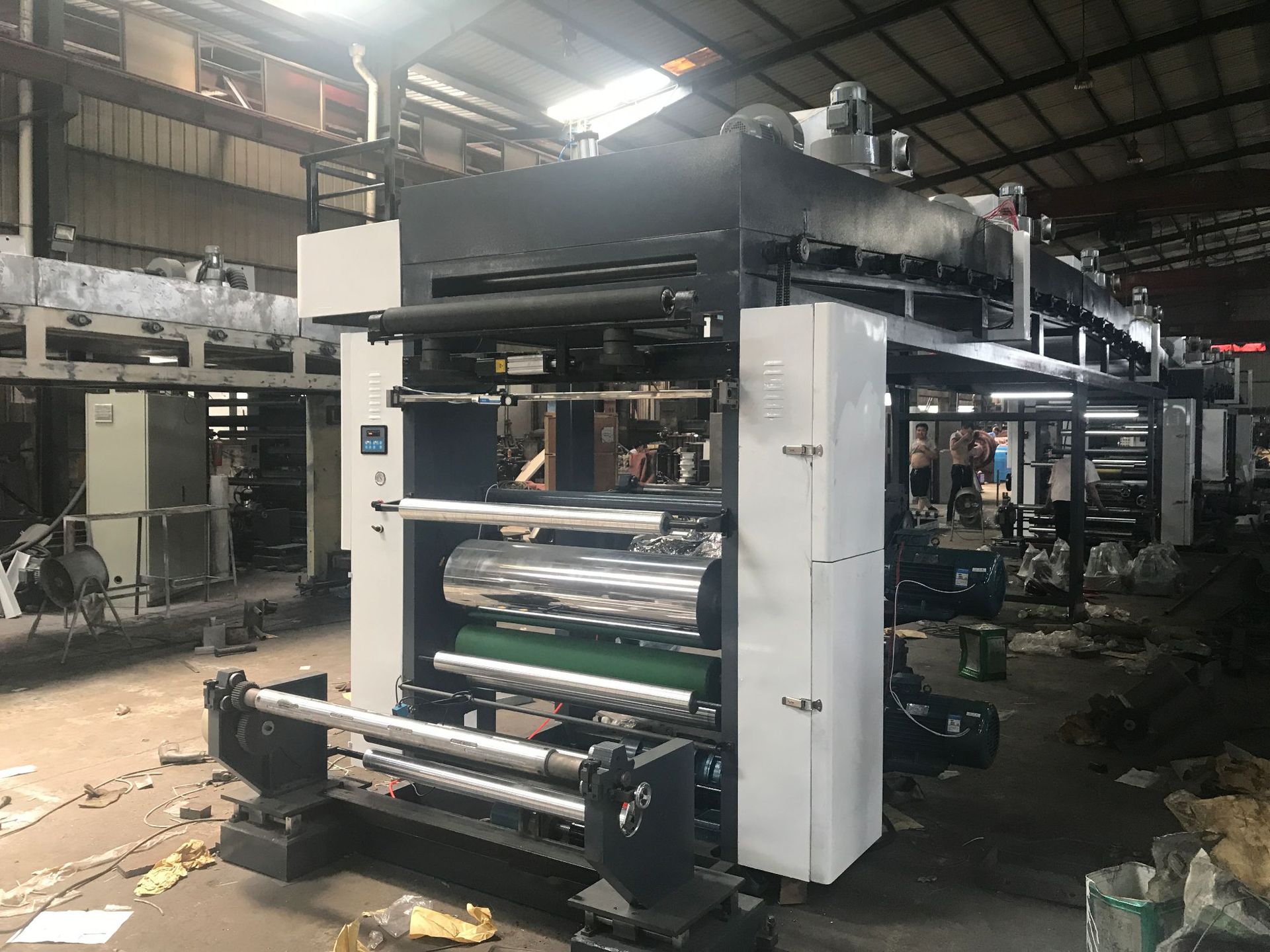

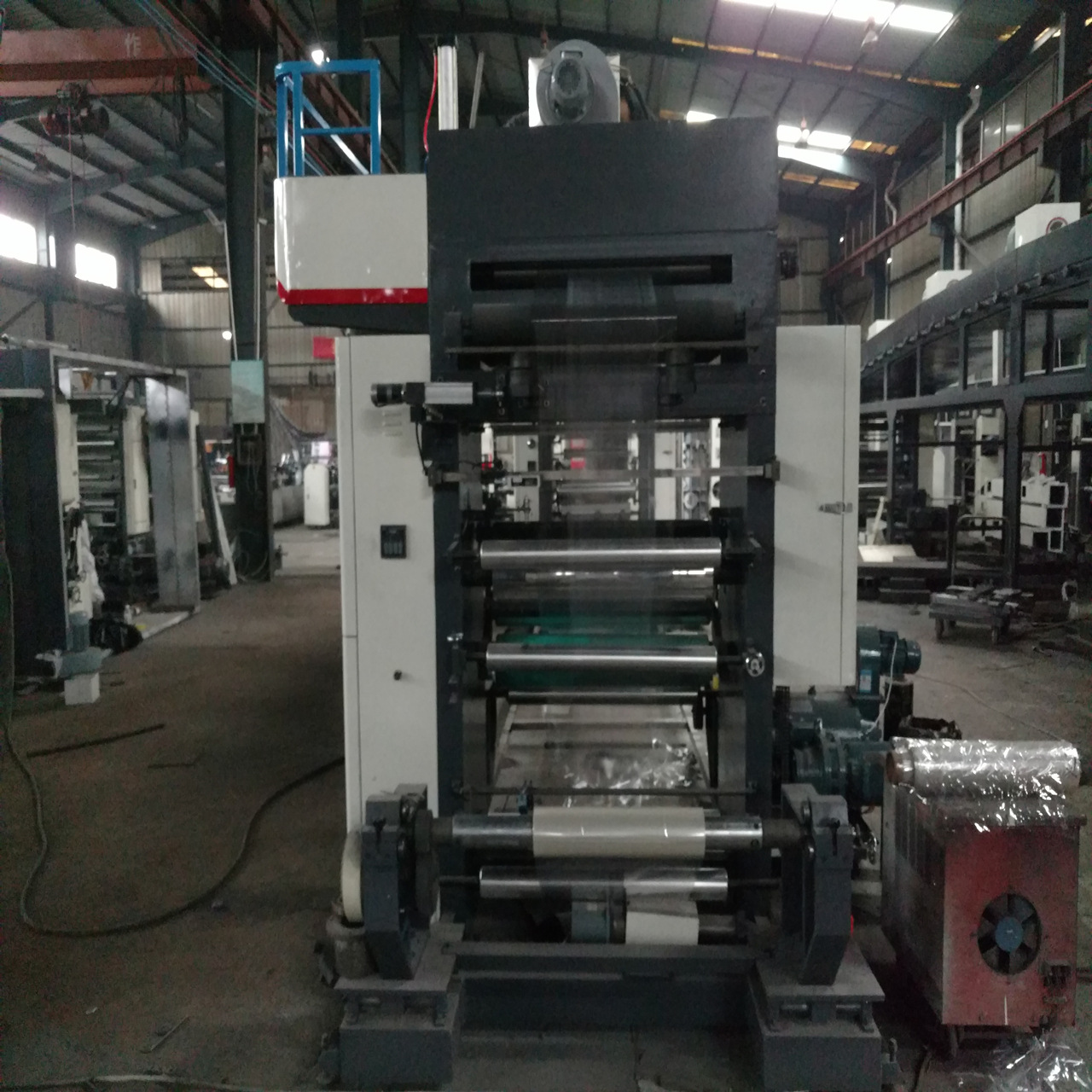

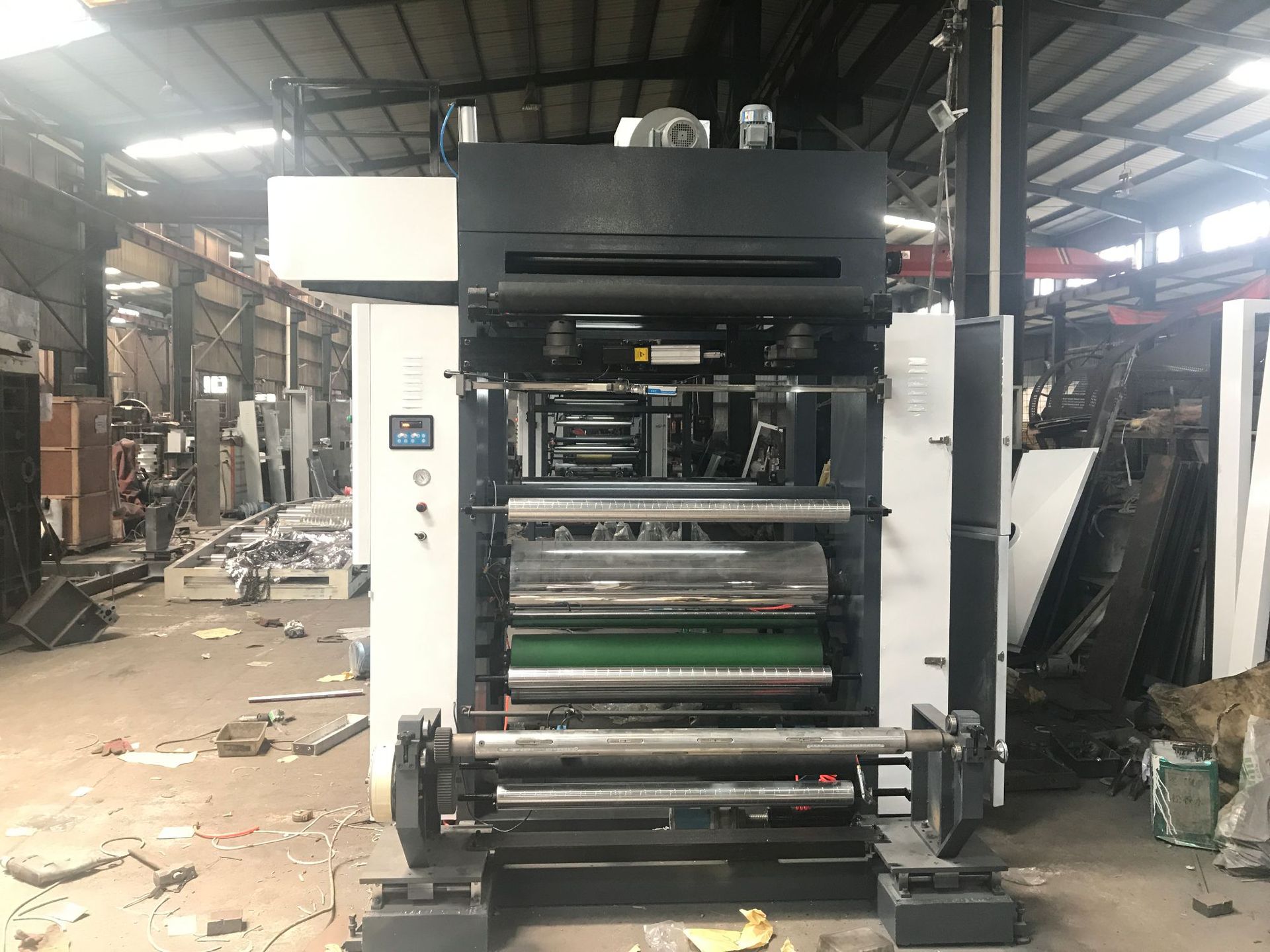

HYGF-800C高速干式復合機
總述:HYGF-C系列高速干式復合機是我公司根據國內主流市場,以經濟,實惠及以人為本的原則研發設計而成。整機采用全氣壓、PLC張力控制、三糾偏、人機界面操作等裝置,保證機器具有出色的工作穩定性及高精度的復合精度,是薄膜、紙張等卷筒材料復合的理想設備。
用途:本機適用于BOPP. PET. CPP. PVC. PE.紙張等具有以上材料相似性質的卷筒狀材料的兩層或多層復合,形成一種具有高強度,高保鮮,耐蒸煮等優良特性的新型包裝材料.
一、主要技術參數
1.復合層數:2層/次
2.料膜最大寬度:800mm
3.導向輥寬度:850mm
4.適用基材:PET:12—69um BOPP:19—60um CPP:20—60um
PE:30—100um等具有以上相同性質的筒料。
5.機械速度:150m/min
6.工作速度:10—130m/min(速度與復合膠水及上膠量有關)
7.第一放料卷最大直徑:Φ600mm
8.第二放料卷最大直徑:Φ600mm
9.收料卷最大直徑:Φ800mm
10.收、放料卷軸:氣脹軸
11.收、放料卷筒芯直徑:內徑Φ76mm,外徑Φ92mm
12.張力范圍:3—50kg
13.烘箱總長度8000mm(分4個區)
14.烘箱最高溫度:100℃
15.干燥形式:電加熱熱風干燥
16.電源:380v,50Hz,3相4線
17.電加熱功率約:69kw
18.總功率:約85kw
19.機器外形尺寸:約9700×2300×3400(mm)(L×W×H)
20.機器重量:約6T
21.低壓電器品牌:正泰電器
22.氣動元件品牌:深圳市帝龍科技有限公司
23.變頻器品牌:科沃
24.機身為高強度低應力合金鑄件.
二、放卷部
1.獨立的單工位放料架.自動光電糾偏控制
2.料卷橫向手動調節量:±20mm。
3.第一放卷張力:50N.M磁粉制動器控制.張力由PLC控制
4.第二放卷張力:50N.M磁粉制動器控制.張力由PLC控制
三、上膠單元
1.上膠方式為網紋輥直接浸入膠水盤.再由刮刀刮去多余膠水進行定量上膠.
網紋輥直徑Φ150mm。(暫定120目1條)
2.上膠網紋輥安裝方式為軸式固定式結構。
3.刮刀裝置為雙軸式氣動加壓離合,橫向竄動±5mm。刮刀的前后,上下及角度位置手動可調.橫抽竄動由單獨電機帶動.
4.涂膠網紋輥由單獨電機驅動。(2.2KW擺線針輪減速電機)
5.膠斗為不銹鋼材料,上、下位置可手動調整.
6.雙氣缸擺臂式壓膠輥。壓力大小可調.膠輥直徑Φ120mm.(聚胺脂)
四、烘箱部
1.烘箱長度8米。分4區,全封閉上下雙體烘箱。
2.各區烘箱溫度自動恒溫控制,溫度由溫控表顯示.
3.烘箱上箱體開啟為氣動開合
4.集中廢氣排出管路.
5.整個烘箱為負壓設計
6.烘箱有隔熱保溫措施.保溫層厚度25mm.
7.每區烘箱上進風和排風的風量均可調節
8.烘箱內導向輥為主動輥且與主機同步。
9.烘箱進口設有浮動輥以控制上膠及烘道與主機同步。
10.電加熱功率:每節15KW (分兩檔控制)
11.進風風機1.1KW 4只
12.抽風風機0.75KW 4只
13.烘箱出口設EPC糾偏裝置,保證走料整齊.
五、復合部分
1.復合輥為直徑Φ320mm主動輥,表面鍍鉻鏡面處理。由主電機(4KW變頻電機)驅動,復合輥表面線速度與涂膠網紋輥表面線速度同步控制。
2.復合壓輥由氣缸控制其分離、合壓。壓合膠輥直徑Φ150mm。雙壓輥重壓型.
3.復合輥采用油加熱(9kw),經導熱油傳熱至復合輥表面,使復合鋼輥表面整個寬度方向上溫度均勻,有利于保證產品的復合質量
4.復合輥表面溫度(復合溫度)恒溫自動控制
5.復合壓輥膠層材料為耐熱橡膠,硬度邵爾(A)85-90°,復合輥表面最高溫度:100℃,復合最大壓力:1500kg
六、收卷部
1.獨立的單工位收料架.
2.收料采用力矩電機單獨驅動(40N.M 1臺)
3.料軸軸Φ76mm氣脹軸 1條
4.料卷橫向手動調節量:±20mm。
七、機架部
7.1.整體式高強度低應力合金鑄鐵墻板
7.2.墻板規格:1850X700X100(mm)
7.3.槽鋼:國標
八、照明系統:每部位有電子節能燈
九、主要電器清單
序號 |
名 稱 |
規格、型號 |
備 注 |
單位 |
數量 |
1 |
主電機(復合電機) |
4KW |
上海焊速 |
臺 |
1 |
2 |
主機變頻器 |
4KW |
科沃機電 |
臺 |
1 |
3 |
上膠電機 |
2.2KW |
上海焊速 |
臺 |
1 |
4 |
上膠電機變頻器 |
2.2KW |
科沃機電 |
臺 |
1 |
5 |
放料磁粉制動器 |
50N.M |
瑞安勝達 |
臺 |
2 |
6 |
收卷力矩電機 |
40N.M |
上海偉力 |
臺 |
1 |
7 |
自動溫控儀 |
92X92 |
臺州產 |
臺 |
5 |
8 |
進風離心風機 |
1.1KW |
上海偉力 |
臺 |
4 |
9 |
抽風離心風機 |
0.75KW |
上海偉力 |
臺 |
4 |
10 |
導輥 |
Ø80 Ø100 |
|
|
|
11 |
觸摸屏 |
7.0寸 |
威倫 |
臺 |
1 |
12 |
PLC |
|
|
套 |
1 |
十、隨機配件
序號 |
名 稱 |
規格、型號 |
備 注 |
單位 |
數量 |
1 |
上膠聚氨酯壓膠輥 |
800 |
1條 |
條 |
1條 |
2 |
復合壓輥 |
|
|
條 |
1條 |
3 |
膠 盤 |
|
1只 |
只 |
1只 |
4 |
油墨軟刀片 |
850mm |
|
條 |
1 |
5 |
油墨墊刀片 |
850mm |
|
條 |
1 |
6 |
工具箱 |
十字螺絲刀.一字螺絲刀.內六角扳手等 |
套 |
1 |
